راهنمای انتخاب درایو Altivar Machine ATV320 اشنایدر برای ماشین‌سازی

راهنمای انتخاب درایو Schneider Altivar Machine ATV320: توان، ولتاژ N4 و فرم Book/Compact برای استعلام B2B با لینک مدل‌های زنده محصولات یاب اتوماسیون.

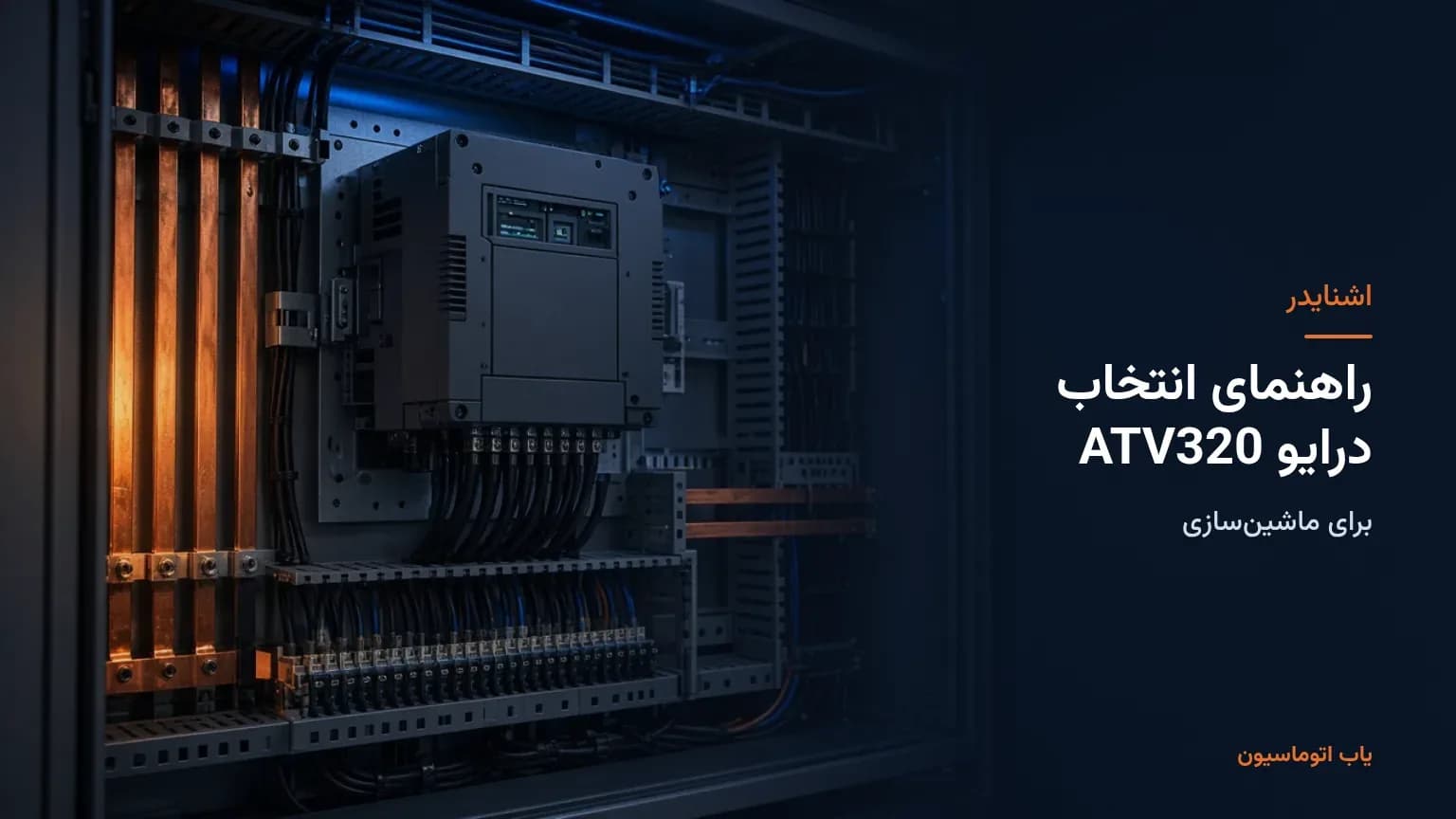

راهنمای انتخاب درایو Altivar Machine ATV320 اشنایدر برای ماشین‌سازی
اشنایدر4 دقیقه مطالعهتیم یاب اتوماسیون

ATV320 را برای کدام ماشین پیشنهاد می‌کنم؟

برای موتور ماشین‌های OEM و خطوط کوچک تا متوسط، Altivar Machine ATV320 را پیشنهاد می‌کنم: گشتاور راه‌اندازی، بدنه فشرده، و اتصال به اتوماسیون ماشین. نوار نقاله، بسته‌بندی، میکسر سبک و ماشین‌سازی عمومی معمولاً همین خانواده است. اگر کارتان پمپ یا فن فرآیندی با دبی متغیر و مانیتورینگ گسترده است، می‌رویم سراغ Altivar Process (ATV600/900)، نه ATV320.

برای استعلام، توان، ولتاژ، فرم بدنه (Book یا Compact) و نیاز به ترمز یا آپشن را بنویسید تا کد کامل را با موجودی محصولات تطبیق بدهم.

کد تجاری را این‌طور بخوانید

مرجع معمولاً ATV320UxxN4B یا ATV320UxxN4C است. بخش‌ها:

  • Uxx — توان موتور (مثلاً U07 ≈ ۰٫۷۵ کیلووات، U15 ≈ ۱٫۵ کیلووات، U75 ≈ ۷٫۵ کیلووات)
  • N4 — تغذیه سه‌فاز تقریباً ۳۸۰–۴۸۰ ولت
  • B — فرم Book (باریک، برای تابلوهای فشرده کنار هم)
  • C — فرم Compact (جمع‌وجور برای توان‌های پایین‌تر)

«ATV320 نیم اسب» یا «درایو ۰٫۷۵» بدون N4 و بدون B یا C کافی نیست. بدون کد کامل، ولتاژ و فرم بدنه را قطعی نمی‌کنم.

توان پایین، فرم Compact: ATV320U07N4C

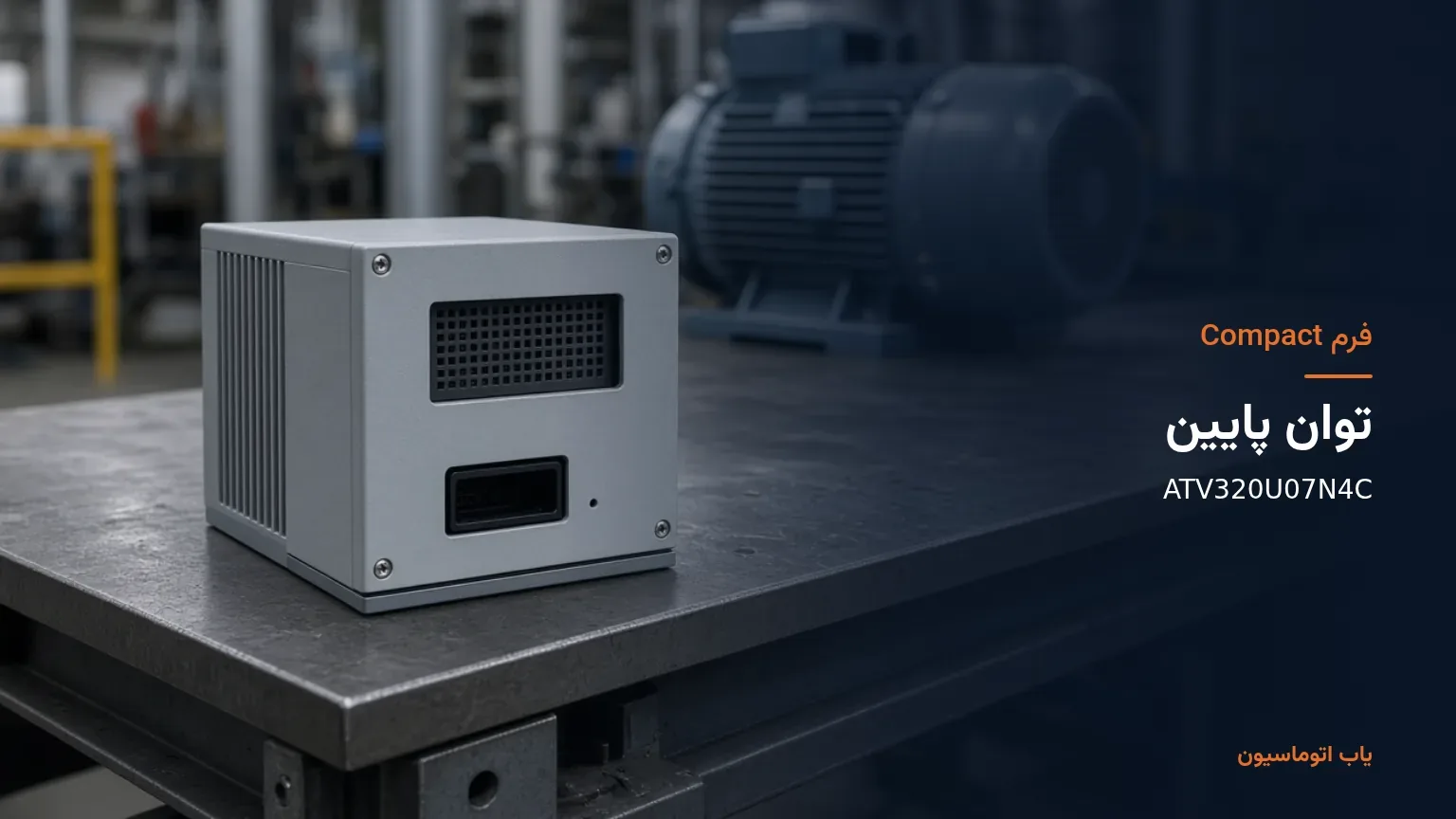

درایو اشنایدر Altivar Machine ATV320U07N4C فرم Compact

مدل ATV320U07N4C برای محور کوچک، فیدر سبک یا موتور حدود ۰٫۷۵ کیلووات روی سه‌فاز ۳۸۰–۴۸۰ ولت است. پسوند C یعنی Compact. اگر تابلو Book می‌خواهد، همین توان را با پسوند B جستجو کنید و با BOM خودتان تطبیق دهید.

کد کامل روی برچسب یا در محصولات را بفرستید. کلاس IE موتور را بگویید و اینکه راه‌اندازی با بار سنگین دارید یا نه.

توان میانی، فرم Book: ATV320U15N4B

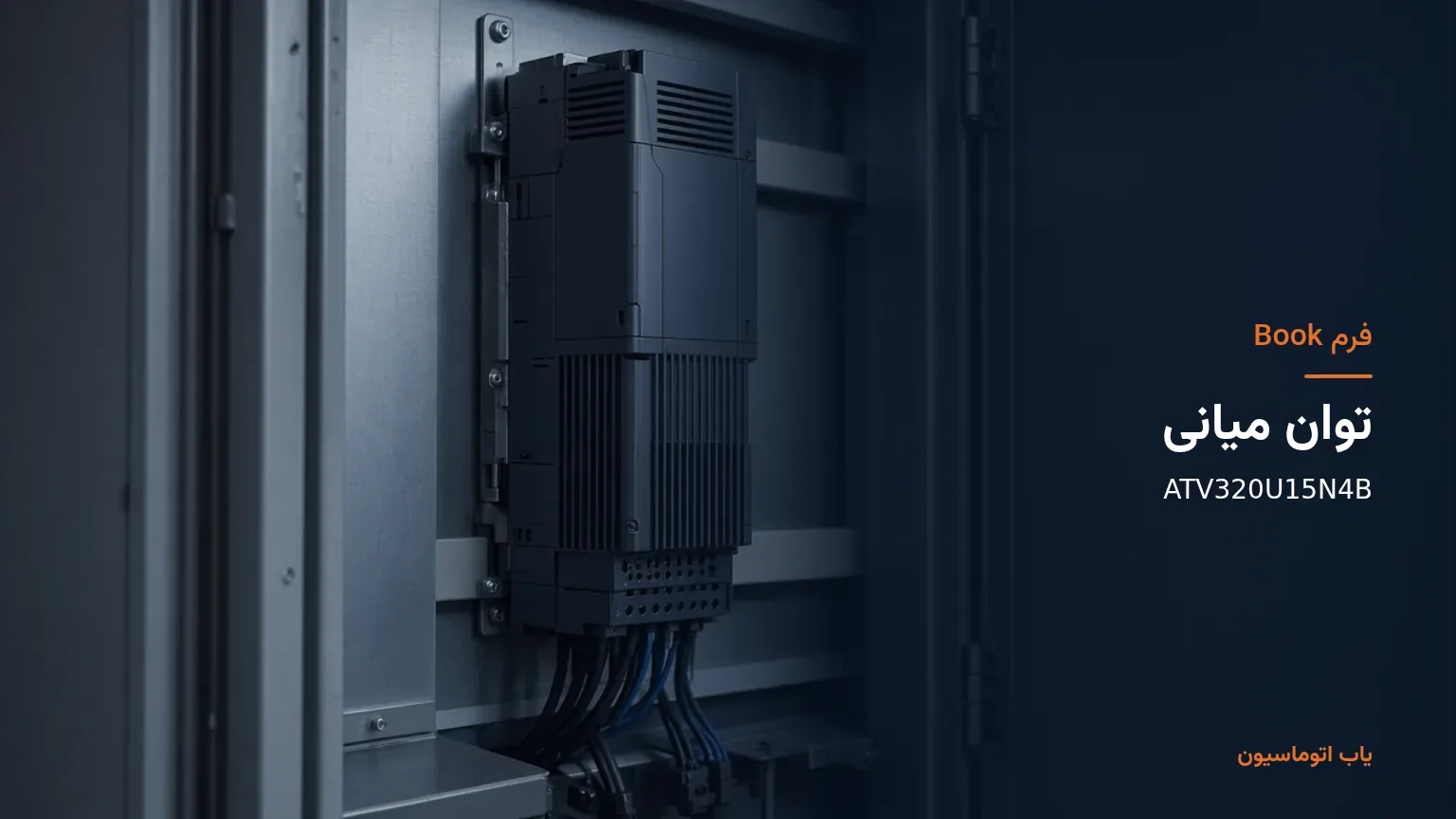

درایو اشنایدر Altivar Machine ATV320U15N4B فرم Book

مدل ATV320U15N4B حدود ۱٫۵ کیلووات و فرم Book است. در ماشین‌سازی، وقتی چند درایو کنار هم روی ریل می‌نشینند، این فرم پرتکرار است. چند درایو هم‌توان را همه B یا همه C بگیرید تا سیم‌کشی و جای‌گیری یکی بماند.

توان بالاتر: ATV320U75N4B

حدود ۷٫۵ کیلووات روی همان رنج ولتاژ N4 را با ATV320U75N4B در محصولات یاب اتوماسیون می‌بینید. در این توان، جدا از کد پایه، درباره مقاومت ترمز، فیلتر EMC، کابل موتور شیلد و خنک‌کاری تابلو هم تصمیم بگیرید. وگرنه خود درایو درست انتخاب می‌شود و نصب ناقص می‌ماند.

در استعلام این‌ها را جا نگذارید

کد را با N4 و با پسوند B یا C بفرستید. Altivar Machine ATV320 را با Altivar Process ATV600/900 عوض نکنید فقط چون هر دو Altivar هستند. اگر ترمز دینامیکی یا آپشن ارتباطی (مثلاً کارت شبکه) لازم است، همان اول بگویید. توان را فقط از پلاک موتور ننویسید؛ overload و سیکل کاری ماشین را هم بگویید. «مشابه ATV12/ATV310» بدون جدول تطبیق ولتاژ و جریان قابل سفارش نیست.

یکجا بفرستید: کد کامل (مثلاً ATV320U15N4B) از BOM یا برچسب، ولتاژ تابلو و تک‌فاز یا سه‌فاز بودن شبکه، توان و جریان موتور و نوع بار (ثابت یا متغیر، و اگر گشتاور بالا لازم است)، Book یا Compact، نیاز به ترمز و فیلتر و پروتکل ارتباطی، تعداد دستگاه و زمان تحویل.

سه جوابی که موقع خرید می‌پرسم

پسوند B و C چیست؟ B فرم Book است و C فرم Compact. کنترل پایه موتور در یک توان مشابه نزدیک است، ولی ابعاد نصب فرق دارد. فقط بر اساس توان سفارش ندهید.

ATV320 جای ATV600 را می‌گیرد؟ مستقیم نه. ATV600/900 برای کاربرد فرآیندی و پمپ/فن است و مانیتورینگ بیشتری دارد. ماشین‌سازی عمومی را اول با ATV320 ببینید.

مدل و تصویر را کجا ببینم؟ کد کامل را در جستجوی محصولات یاب اتوماسیون وارد کنید، یا صفحات ATV320U07N4C، ATV320U15N4B و ATV320U75N4B را باز کنید. قیمت‌ها مرجع استعلام B2B هستند.

کاربرد ماشین را از Process جدا کنید، توان و ولتاژ N4 را مشخص کنید، بین Book و Compact یکی را انتخاب کنید و کد کامل را بفرستید. از محصولات ATV320 جستجو کنید یا از یاب اتوماسیون پیش‌فاکتور بخواهید.
