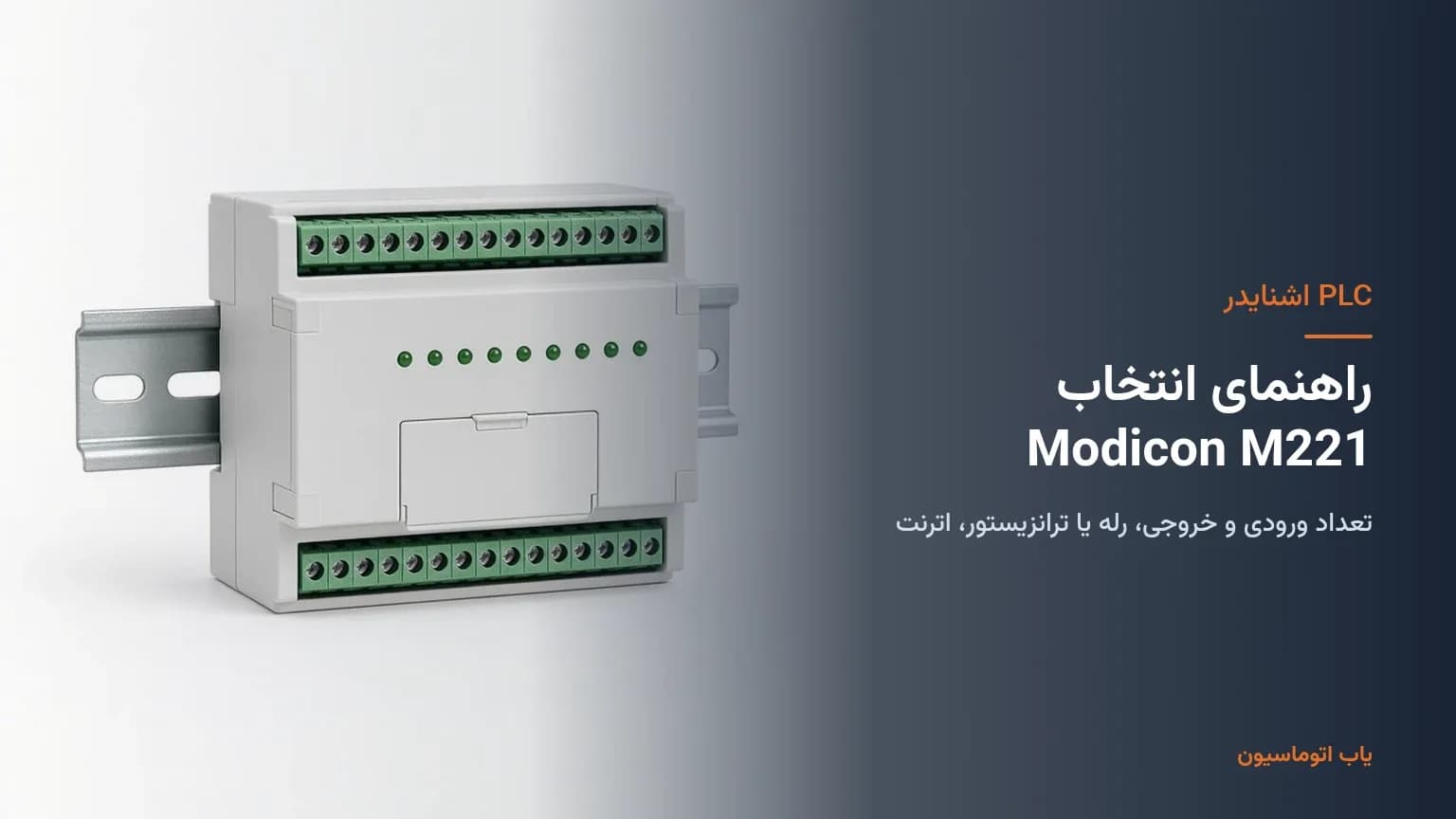

راهنمای انتخاب PLC اشنایدر Modicon M221: تعداد ورودی و خروجی، رله یا ترانزیستور، اترنت

M221 را برای چه پروژه‌ای پیشنهاد می‌کنم؟

Modicon M221 کنترلر کوچک اشنایدر برای ماشین‌های ساده است. فروشگاه رسمی اشنایدر در معرفی TM221ME16R نوشته که M221 برای کنترل ماشین‌های ساده ساخته شده و ظرفیتش با ماژول‌های توسعه Modicon TM3 بیشتر می‌شود. برای تابلوی یک پمپ، یک نوار نقاله، یک دستگاه بسته‌بندی کوچک یا یک کوره ساده، معمولاً همین سری کافی است.

در محصولات یاب اتوماسیون ۱۴ مدل M221 هست و کدهایشان به هم شبیه است. وقتی خریدار برای M221 تماس می‌گیرد، ما سه سؤال می‌پرسیم: چند ورودی و خروجی لازم دارید، خروجی رله‌ای می‌خواهید یا ترانزیستوری، و آیا PLC باید به شبکه اترنت وصل شود. جواب این سه سؤال، کد سفارش را مشخص می‌کند.

کد سفارش M221 را چطور بخوانیم؟

کد را از چپ به راست بخوانید. بعد از TM221 یک یا دو حرف می‌آید، بعد یک عدد، و در آخر یک حرف:

• C یا M: دو شکل بدنه متفاوت. در محصولات یاب اتوماسیون، مدل‌های C در اندازه‌های ۱۶، ۲۴ و ۴۰ ورودی و خروجی هستند و مدل‌های M فقط ۱۶ ورودی و خروجی دارند. ابعاد هر مدل روی صفحه همان محصول آمده است.

• حرف E بعد از C یا M: در شرح رسمی مدل‌های CE و ME کلمه Ethernet آمده است. در شرح مدل‌های بدون E، اترنت نیامده است.

• عدد ۱۶، ۲۴ یا ۴۰: جمع ورودی و خروجی دیجیتال روی خود کنترلر.

• حرف آخر R یا T: R یعنی خروجی رله‌ای و T یعنی خروجی ترانزیستوری PNP. این را شرح محصول هر مدل نوشته است.

مثلاً TM221CE24T یعنی بدنه C، با اترنت، ۲۴ ورودی و خروجی، و خروجی ترانزیستوری PNP.

تعداد ورودی و خروجی را از روی نقشه بشمارید

سنسورها، شستی‌ها و لیمیت‌سوییچ‌ها ورودی هستند. شیرهای برقی، کنتاکتورها و چراغ‌ها خروجی هستند. همه را روی نقشه تابلو بشمارید و برای تغییرات بعدی چند کانال رزرو بگذارید. اگر جمعشان از ۱۶ بیشتر شد، مدل ۲۴ یا ۴۰ را بردارید، یا کنار مدل ۱۶ یک ماژول توسعه TM3 بگذارید.

تقسیم ورودی و خروجی در همه مدل‌ها یکسان نیست. شرح رسمی TM221CE16R نوشته ۹ ورودی و ۷ خروجی، ولی شرح TM221ME16R نوشته ۸ ورودی و ۸ خروجی. پس فقط به عدد ۱۶ نگاه نکنید و تعداد خروجی را جدا بشمارید.

در صفحه رسمی اشنایدر برای TM221CE24T و TM221ME16R دو ورودی آنالوگ هم ذکر شده است. اگر سنسور آنالوگ بیشتری دارید، باید ماژول TM3 کنار کنترلر بگذارید.

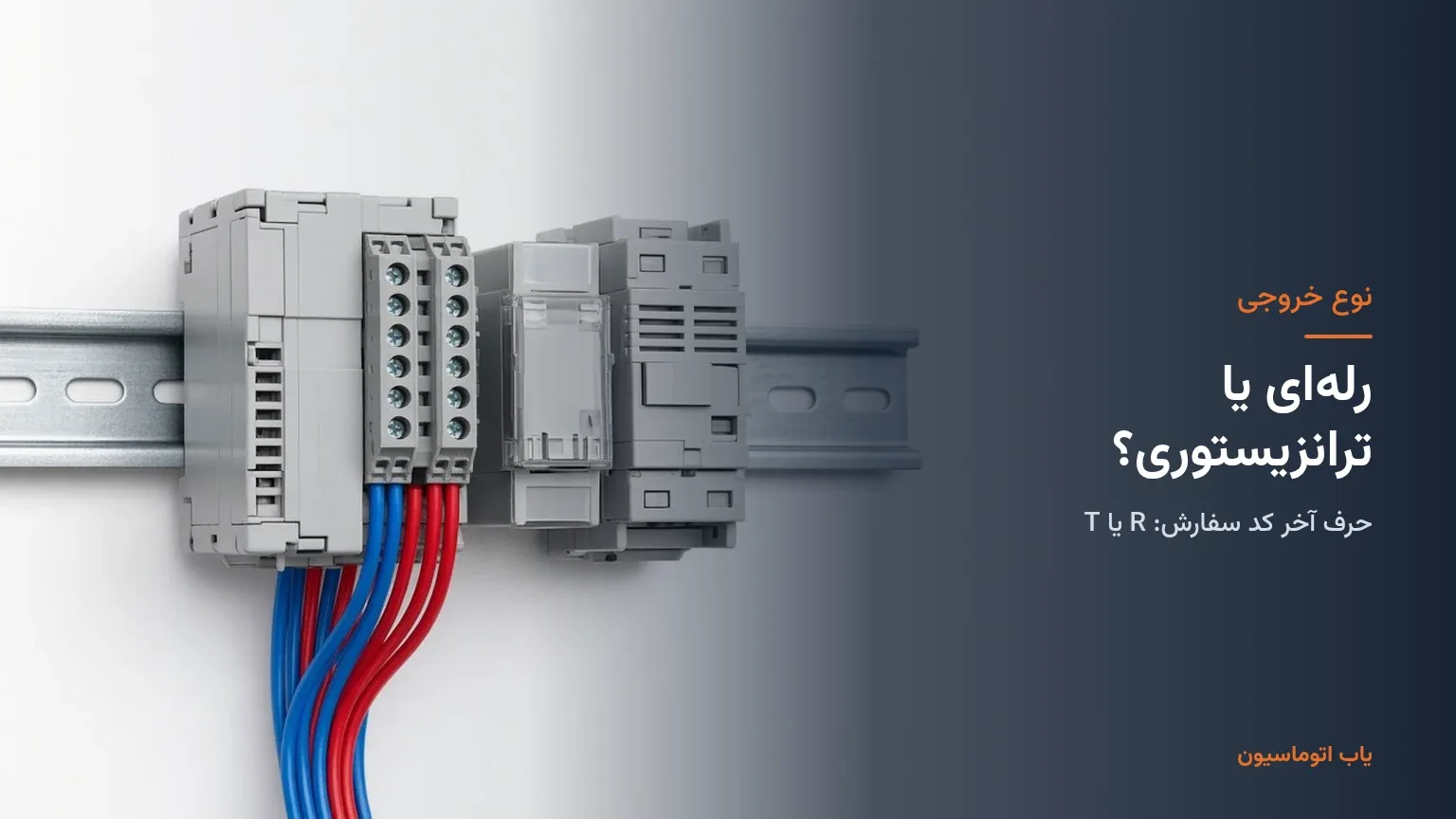

خروجی رله‌ای یا ترانزیستوری؟

اگر خروجی‌ها مستقیم کنتاکتور یا شیر برقی با ولتاژهای مختلف را می‌زنند، مدل رله‌ای (R) ساده‌تر است. در برگه مشخصات TM221ME16R، خروجی رله‌ای برای ۵ تا ۲۵۰ ولت AC یا ۵ تا ۱۲۵ ولت DC و جریان ۲ آمپر نوشته شده است. اگر بارها ۲۴ ولت DC هستند و فرمان‌ها سریع و پشت‌سرهم قطع و وصل می‌شوند، مدل ترانزیستوری PNP (T) را بردارید. نوع خروجی را با مهندس طراح تابلو هماهنگ کنید، چون سیم‌کشی این دو نوع با هم فرق دارد.

ولتاژ تغذیه را هم از صفحه همان مدل چک کنید. شرح TM221C16R نوشته تغذیه ۱۰۰ تا ۲۴۰ ولت AC، ولی فروشگاه رسمی اشنایدر برای TM221ME16R تغذیه ۲۴ ولت DC نوشته است. دو مدل با تعداد ورودی و خروجی برابر ممکن است تغذیه متفاوت داشته باشند.

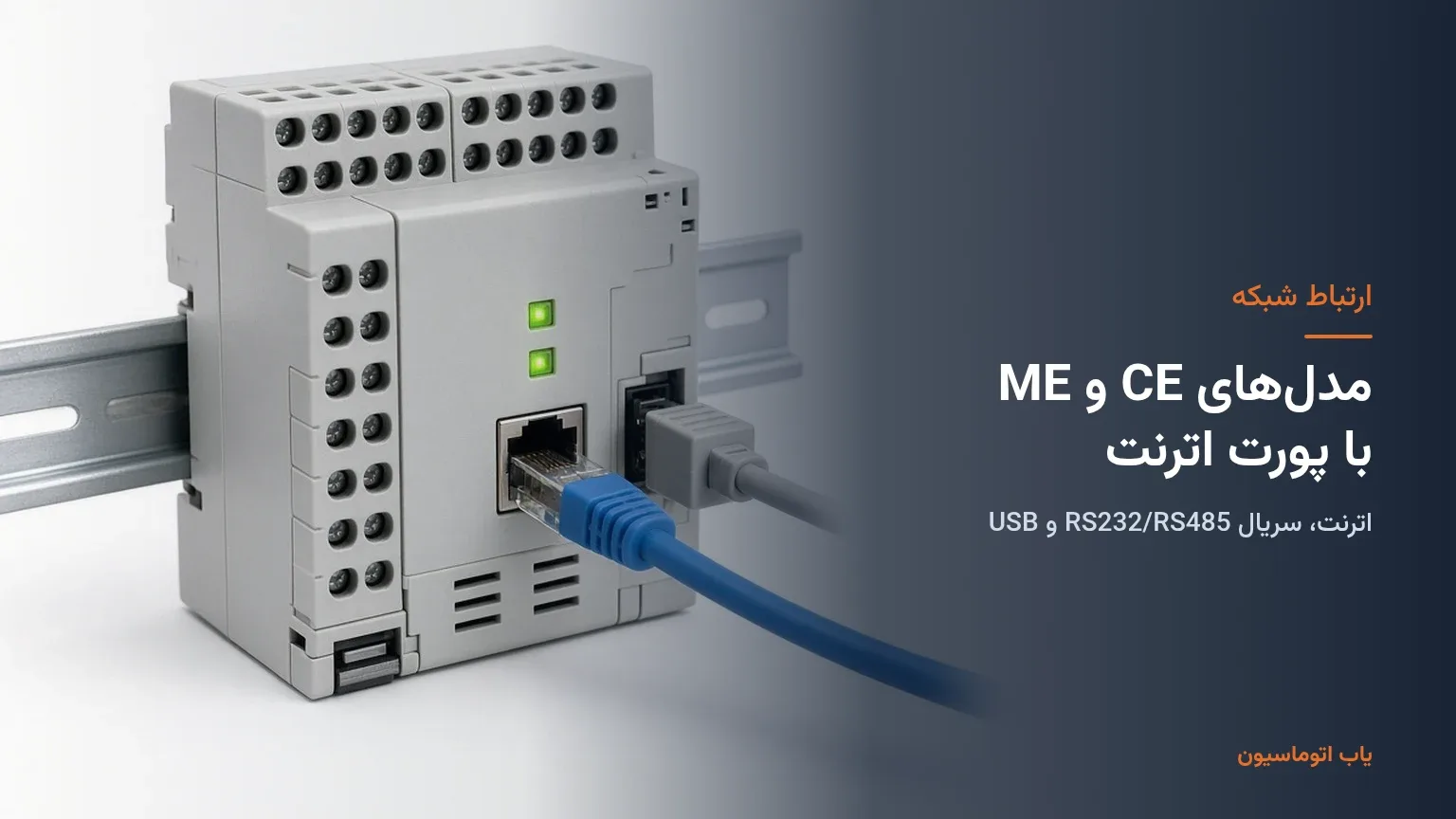

اترنت لازم دارید؟

اگر PLC باید به HMI، اسکادا یا شبکه کارخانه با اترنت وصل شود، سراغ مدل‌های CE یا ME بروید. اشنایدر در صفحه رسمی TM221ME16R نوشته که این کنترلر سه نوع پورت ارتباطی دارد: اترنت، سریال RS232/RS485 و پورت برنامه‌نویسی USB mini-B. اگر ماشین تنهاست و فقط با یک پنل سریال یا بدون شبکه کار می‌کند، مدل بدون E هم جواب می‌دهد.

این مدل‌ها در محصولات یاب اتوماسیون بیشتر استعلام می‌شوند:

• TM221C16R: بدنه C، ۱۶ ورودی و خروجی، ۷ خروجی رله، تغذیه ۱۰۰ تا ۲۴۰ ولت AC

• TM221C24T: بدنه C، ۲۴ ورودی و خروجی، خروجی ترانزیستوری PNP

• TM221CE16R: بدنه C با اترنت، ۹ ورودی و ۷ خروجی رله

• TM221CE24T: بدنه C با اترنت، ۲۴ ورودی و خروجی، خروجی ترانزیستوری PNP

• TM221CE40R: بدنه C با اترنت، ۴۰ ورودی و خروجی، خروجی رله

• TM221ME16R: بدنه M با اترنت، ۸ ورودی و ۸ خروجی رله

استعلام را این‌طور بفرستید

کد کامل را از برچسب کنترلر قدیمی یا از لیست قطعات (BOM) بنویسید. TM221CE24T و TM221CE24R فقط در حرف آخر فرق دارند، ولی یکی خروجی ترانزیستوری دارد و دیگری رله‌ای؛ بدون هماهنگی با طراح تابلو آن‌ها را جای هم سفارش ندهید. در همان پیام تعداد، زمان تحویل و ماژول‌های TM3 که کنار کنترلر لازم دارید را هم بنویسید تا جواب موجودی و قیمت یک‌جا برسد.

سؤال‌هایی که موقع خرید پرسیده می‌شود

می‌توانم بعداً ورودی و خروجی اضافه کنم؟ بله. اشنایدر نوشته که ظرفیت M221 با ماژول‌های توسعه Modicon TM3 بیشتر می‌شود. فقط جای روی ریل را از الان در نظر بگیرید.

کنترلر خراب را با مدل دیگری عوض کنم؟ بهتر است همان کد را سفارش دهید. اگر مدل دیگری می‌خواهید، تعداد ورودی و خروجی، نوع خروجی، ولتاژ تغذیه و پورت‌های ارتباطی را با مدل قبلی مقایسه کنید و پیکربندی سخت‌افزار را در برنامه PLC به مدل جدید تغییر دهید.

موجودی و قیمت مرجع کجاست؟ روی صفحه هر مدل در محصولات اشنایدر نوشته شده است. کد کامل را در جستجوی TM221 وارد کنید و برای استعلام B2B بفرستید.
