راهنمای انتخاب درایو Altivar Process ATV630 اشنایدر برای پمپ و فن

راهنمای ساده انتخاب درایو Altivar Process ATV630 اشنایدر برای پمپ و فن: خواندن کد مدل، ولتاژ N4 و توان‌هایی که در محصولات یاب اتوماسیون آمده، با لینک مدل‌های زنده.

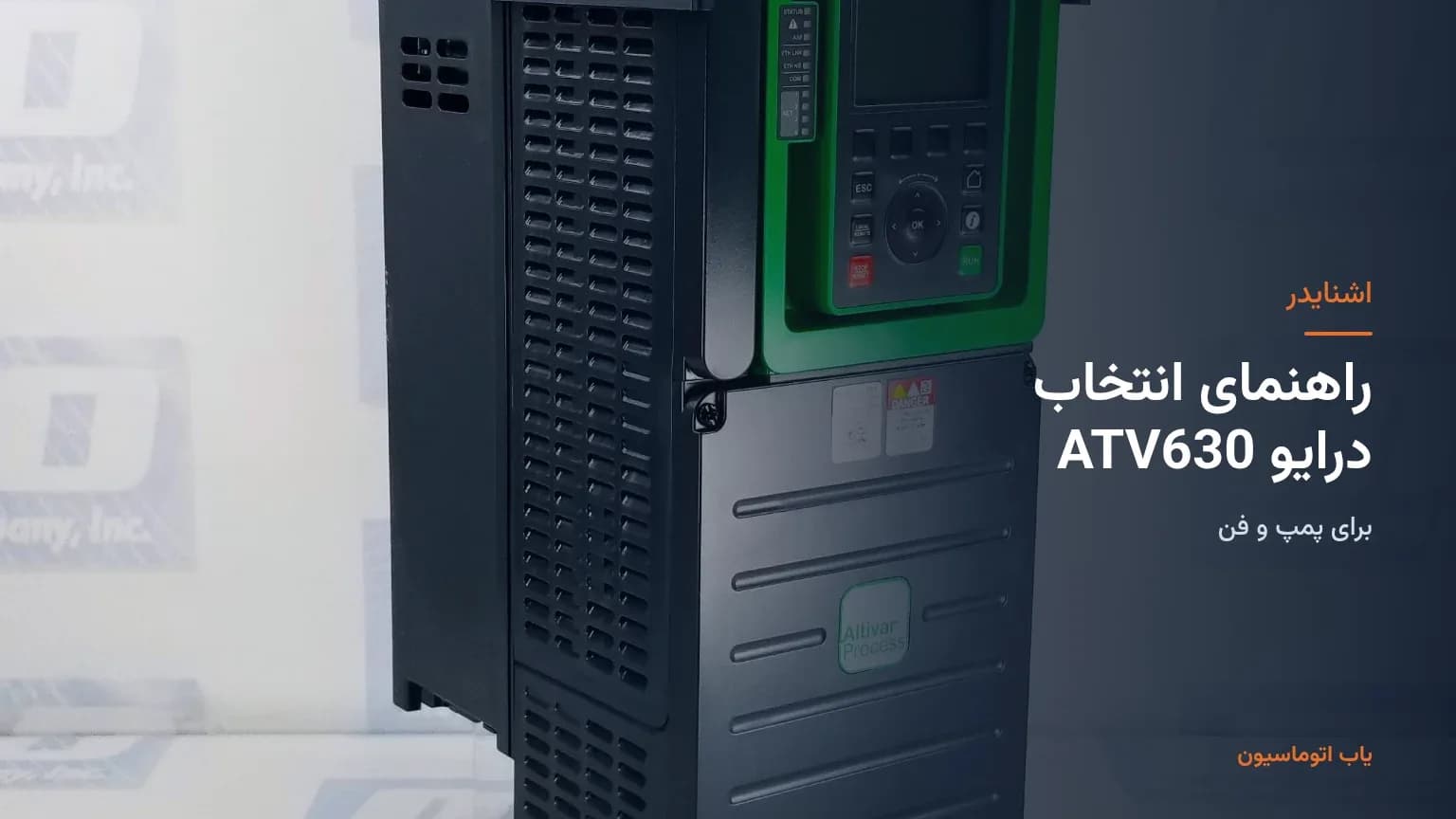

راهنمای انتخاب درایو Altivar Process ATV630 اشنایدر برای پمپ و فن
اشنایدر4 دقیقه مطالعهتیم یاب اتوماسیون

برای پمپ و فن ATV630 را پیشنهاد می‌کنم

پمپ، فن یا بار فرآیندی که دور موتور را با درایو تنظیم می‌کنید، با Altivar Process ATV630 جمع می‌شود. این سری را با Altivar Machine ATV320 عوض نکنید. ATV320 برای ماشین‌سازی است: راهنمای انتخاب ATV320. برای پمپ و فن، کدهایی که با ATV630 شروع می‌شوند را در محصولات یاب اتوماسیون دنبال کنید.

در استعلام سه چیز را بنویسید: توان موتور به کیلووات، ولتاژ شبکه، و محل نصب درایو. «یک ATV630» به‌تنهایی کافی نیست.

کد مدل را این‌طور می‌خوانم

کد کامل شبیه ATV630U75N4 است. بخش اول خانواده است (ATV630). بعد از آن یک حرف و عدد می‌آید که از مدلی به مدل دیگر عوض می‌شود و توان را هم عوض می‌کند. این بخش را از روی ظاهر حدس نزنید؛ از صفحه همان مدل بخوانید. در صفحه‌هایی که مشخصات انگلیسی دارند، پسوند N4 با بازه ولتاژ ۳۸۰ تا ۴۸۰ ولت آمده است.

«درایو ۶۳۰» یا «اینورتر پمپ» بدون کد کامل، توان و درجه حفاظت را قطعی نمی‌کند.

فن و پمپ کوچک

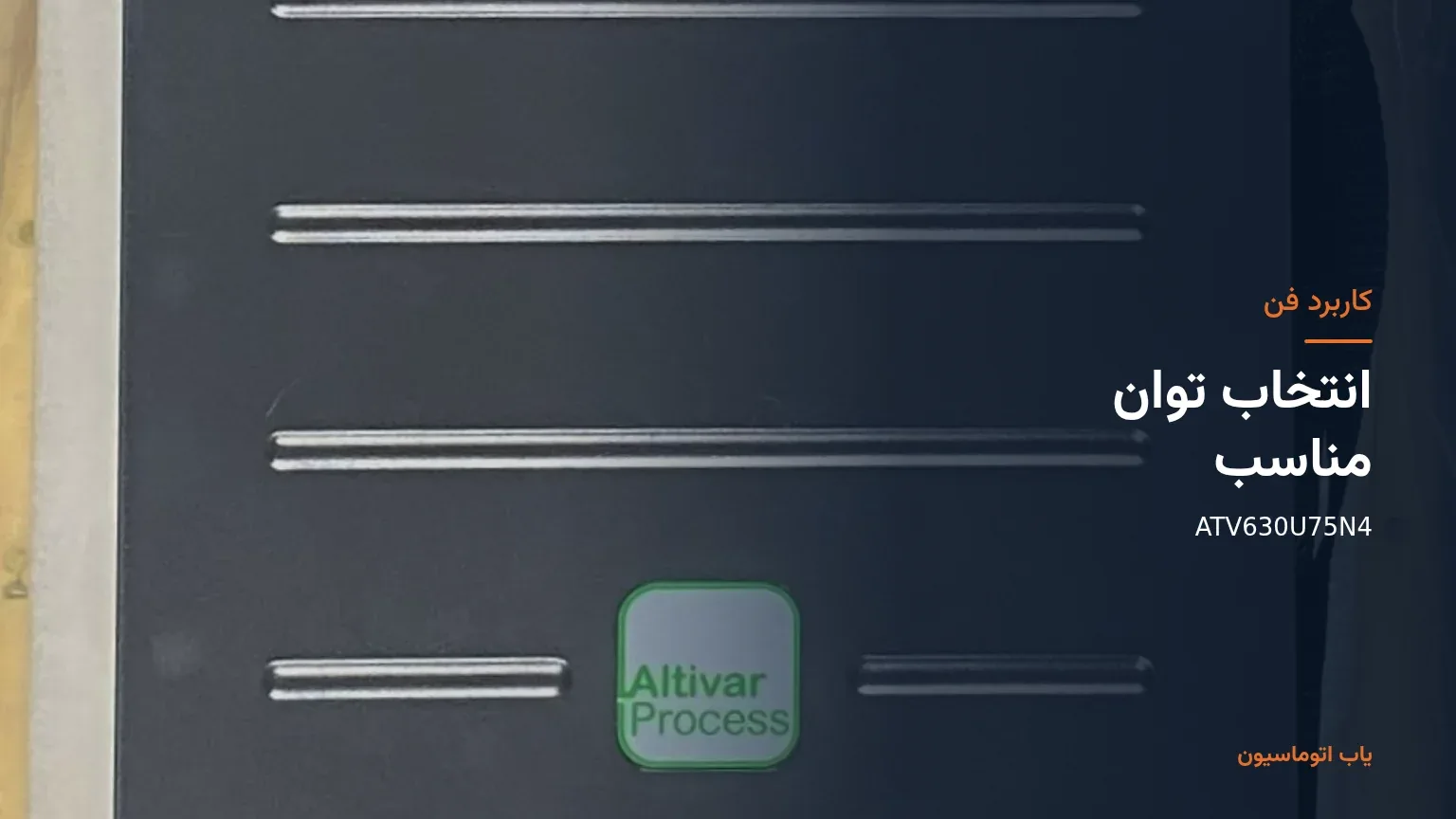

انتخاب توان درایو ATV630U75N4 برای فن

برای بار کوچک این دو مدل در محصولات هستند و مشخصات روی صفحه محصول نوشته شده:

  • ATV630U15N4 — ۱٫۵ کیلووات، ۲ اسب، ۳۸۰ تا ۴۸۰ ولت، IP21
  • ATV630U75N4 — ۷٫۵ کیلووات، ۱۰ اسب، ۳۸۰ تا ۴۸۰ ولت، IP21

اگر فن یا پمپ شما بین این دو توان است، کد پلاک موتور را بفرستید تا مدل نزدیک‌تر را انتخاب کنیم، نه مدل ارزان‌تر. توان درایو را از توان موتور کمتر نگیرید.

پمپ در توان میانی

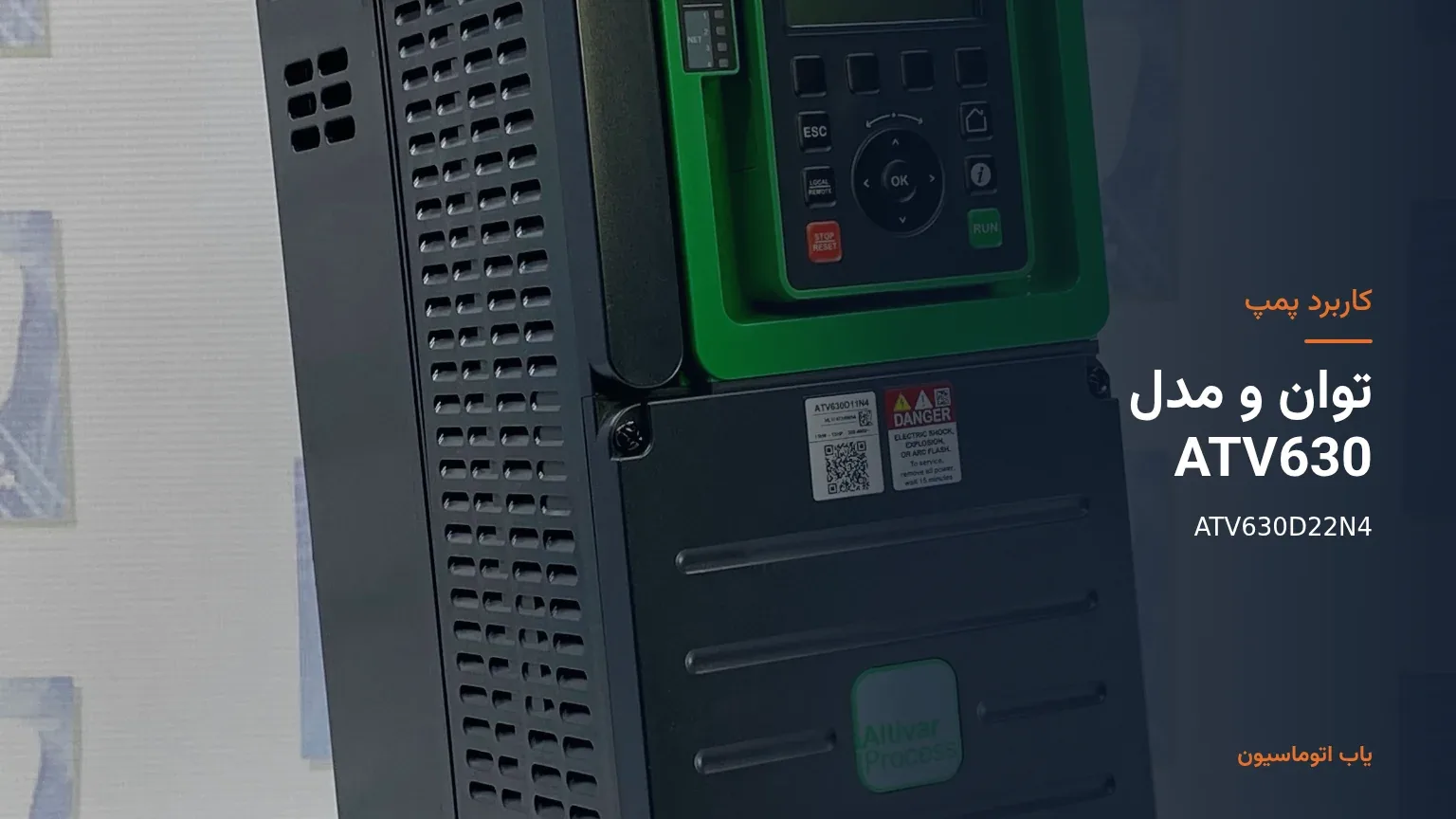

درایو ATV630D22N4 برای کاربرد پمپ

مدل ATV630D22N4 در صفحه محصول با این مشخصات آمده: ۲۲ کیلووات، ۳۰ اسب، ۳۸۰ تا ۴۸۰ ولت، IP21. پمپ در همین محدوده را با همین کد استعلام کنید، نه با اسم کلی خانواده.

حرف وسط کد (مثل U یا D) به‌تنهایی توان را نمی‌گوید. کیلووات همان صفحه و پلاک موتور را با هم بسنجید.

توان که بالا می‌رود

برای بار بزرگ‌تر هم کد را از محصولات بردارید و مشخصات صفحه را بخوانید:

  • ATV630D90N4 — ۹۰ کیلووات، ۱۲۵ اسب، ۳۸۰ تا ۴۸۰ ولت، IP21
  • ATV630C11N4 — ۱۱۰ کیلووات، ۱۵۰ اسب، ۳۸۰ تا ۴۸۰ ولت، و این‌بار IP00 نه IP21
  • ATV630C16N4 — در محصولات یاب به‌عنوان درایو فرکانسی Altivar Process ۶۳۰ ثبت شده. روی همین صفحه کیلووات جداگانه نیامده؛ توان را از پلاک دستگاه یا استعلام بگیرید و این مدل را با C11 یکی نگیرید.

IP21 و IP00 یکی نیستند. IP00 یعنی بدنه برای نصب داخل تابلوی مناسب در نظر گرفته شده، نه برای فضای باز یا گرد و خاک. محل نصب را نگویید، درجه حفاظت ممکن است اشتباه دربیاید.

استعلام پمپ و فن را کامل بفرستید

«ATV630» بدون کد کامل سفارش نیست. ATV630 را به‌جای ATV320 نگذارید فقط چون هر دو درایو اشنایدر هستند. ولتاژ را بنویسید؛ در مدل‌های N4 بالا، بازه ۳۸۰ تا ۴۸۰ ولت روی صفحه آمده. IP21 را با IP00 یکی نگیرید. توان کمتر از موتور را به امید صرفه‌جویی انتخاب نکنید.

همراه استعلام بفرستید: کد کامل، مثلاً ATV630D22N4، توان موتور به کیلووات و ولتاژ شبکه، کاربرد (پمپ، فن، یا چیز دیگر)، محل نصب و اینکه IP21 کافی است یا بدنه IP00 داخل تابلو می‌خواهید، تعداد دستگاه و زمان تحویل.

جواب سؤال‌های خرید

U75 و D22 چه فرقی دارند؟ هر دو ATV630 هستند و در محصولات با ولتاژ ۳۸۰ تا ۴۸۰ ولت و IP21 آمده‌اند، ولی توان فرق دارد: U75 برابر ۷٫۵ کیلووات است و D22 برابر ۲۲ کیلووات. توان را از پلاک موتور بگیرید.

کد را دارم ولی صفحه کیلووات ندارد؟ مثل ATV630C16N4 که نام محصول در یاب هست ولی کیلووات در توضیح صفحه نیامده. همان کد را بفرستید و توان پلاک را هم بنویسید تا موجودی دقیق چک شود.

مدل را کجا ببینم؟ صفحات ATV630U15N4، ATV630U75N4، ATV630D22N4، ATV630D90N4، ATV630C11N4 و ATV630C16N4. قیمت‌ها برای استعلام B2B است.

برای پمپ و فن خانواده را ATV630 بگیرید، کد کامل را از محصولات بردارید، توان و ولتاژ و IP را با صفحه همان مدل تطبیق دهید و برای پیش‌فاکتور از یاب اتوماسیون استعلام بگیرید. اگر کارتان ماشین‌سازی است نه فرآیند، اول راهنمای ATV320 را ببینید تا خانواده اشتباه سفارش نشود.
