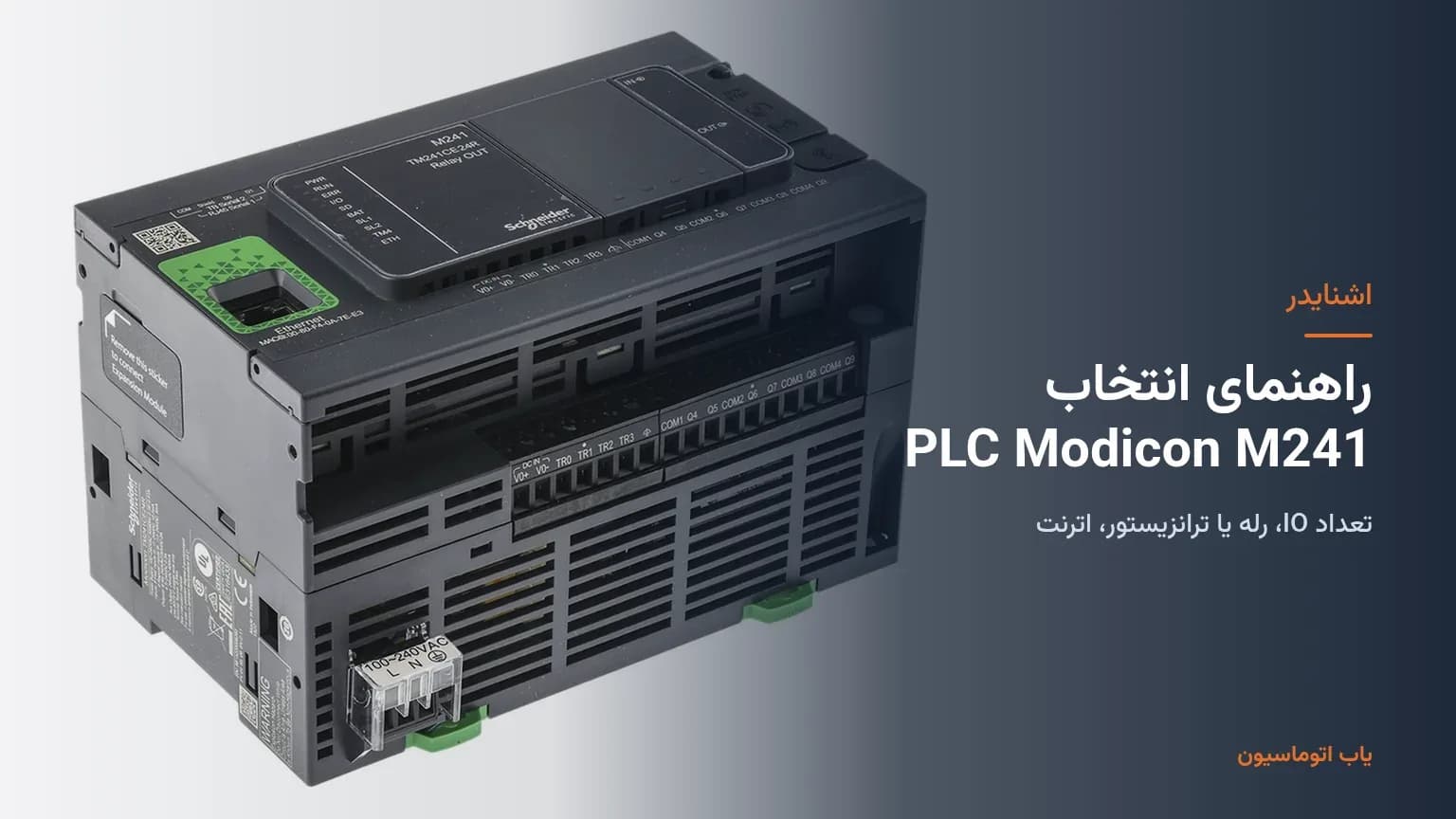

راهنمای انتخاب PLC اشنایدر Modicon M241: تعداد IO، رله یا ترانزیستور، اترنت

برای ماشین‌سازی، بسته‌بندی یا تابلویی که از PLC فشرده می‌خواهد ولی به اترنت و چند محور ساده هم نیاز دارد، معمولاً سراغ خانوادهٔ Modicon M241 اشنایدر می‌روید. سؤال اول این است که چند کانال ورودی و خروجی داخلی لازم دارید؛ سؤال دوم این‌که خروجی رله می‌خواهید یا ترانزیستور؛ و سؤال سوم این‌که نسخهٔ با پورت اترنت (کد CE) لازم است یا مدل بدون اترنت (کد C) کافی است.

در این راهنما چند مدل پایه و یک ماژول توسعهٔ TM3 را که صفحهٔ زنده در محصولات یاب اتوماسیون دارند کنار هم می‌گذاریم. نام هر مدل همان‌طور که روی صفحهٔ محصول آمده استفاده شده است. اگر برای پروژه نوع سنسور، نوع بار خروجی یا جزئیات فیلدباس لازم دارید، همان را از دیتاشیت اشنایدر همان کد مدل بگیرید و برای ما بفرستید تا روی همان کد استعلام کنیم.

تأمین این مدل‌ها معمولاً بین ۲ تا ۳ هفته است.

اول تعداد IO داخلی را مشخص کنید

در عنوان تجاری و مشخصات انگلیسی صفحهٔ محصول، تعداد کانال با عبارت‌هایی مثل ۲۴ IO یا ۴۰ IO آمده است. در محصولات یاب اتوماسیون این نمونه‌ها صفحه دارند:

• TM241CE24R — کنترلر منطقی Modicon M241، ۲۴ IO، خروجی رله، اترنت
• TM241CE24T — کنترلر منطقی Modicon M241، ۲۴ IO، خروجی ترانزیستور PNP، اترنت
• TM241CE40R — کنترلر منطقی Modicon M241، ۴۰ IO، خروجی رله، اترنت
• TM241CE40T — کنترلر منطقی Modicon M241، ۴۰ IO، خروجی ترانزیستور PNP، اترنت
• TM241C24R — کنترلر منطقی Modicon M241 بدون اترنت داخلی (کد C)

اگر تعداد کانال دقیق یا تفکیک ورودی و خروجی در BOM آمده، همان عدد را با دیتاشیت همان کد مقایسه کنید؛ عدد را از روی نام تجاری حدس نزنید. اگر کانال داخلی کافی نبود، سراغ ماژول TM3 بروید نه این‌که مدل را با خانوادهٔ دیگر عوض کنید مگر نقشه همان را خواسته باشد.

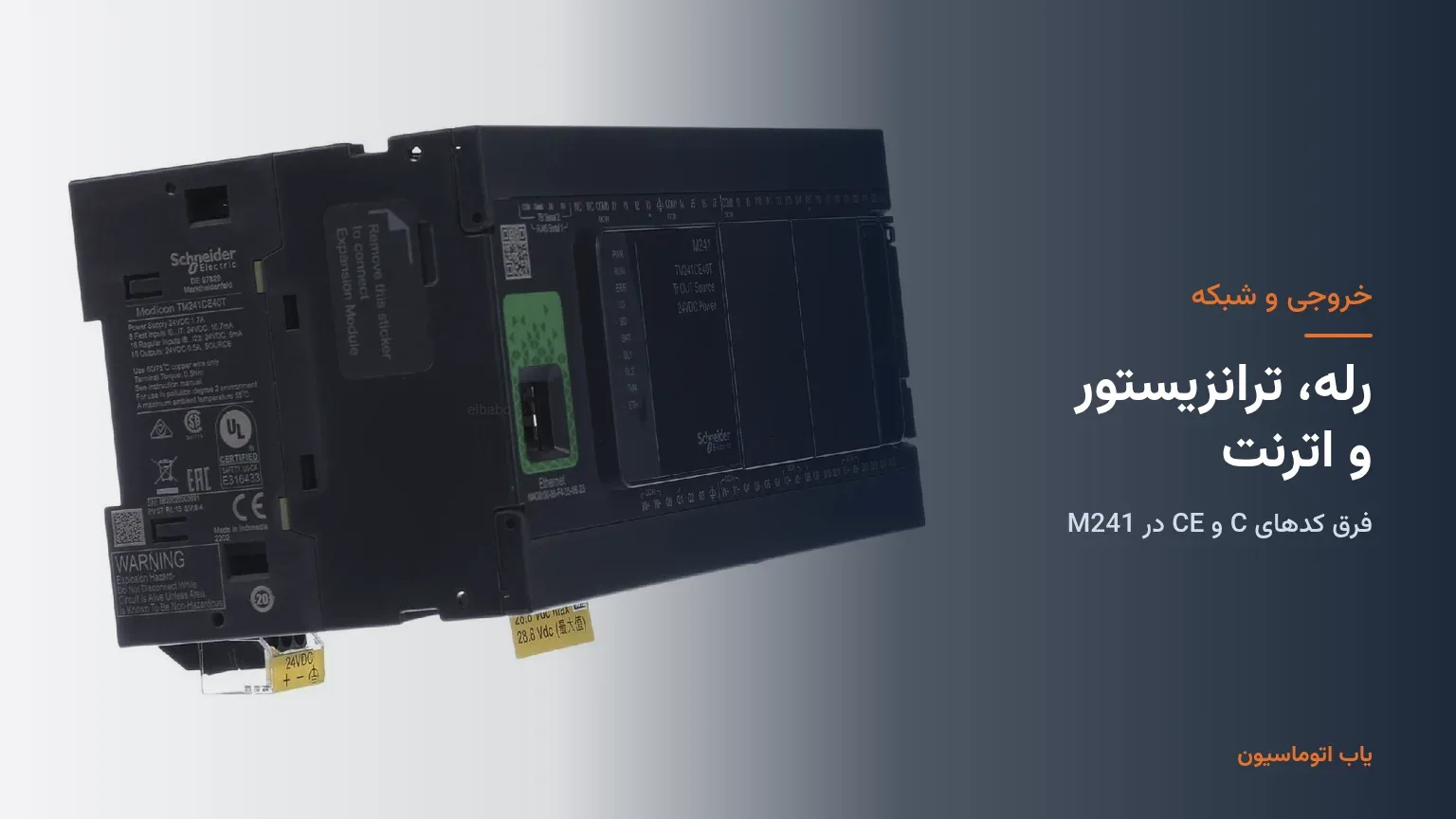

رله یا ترانزیستور؛ C یا CE

حرف آخر کد معمولاً نوع خروجی را نشان می‌دهد و حروف میانی وضعیت شبکه را. چند نمونهٔ زنده:

• TM241CE24R و TM241CE40R — خروجی رله با اترنت
• TM241CE24T و TM241CE40T — خروجی ترانزیستور PNP با اترنت
• TM241C24R — نسخهٔ بدون اترنت داخلی (کد C)
• TM241CEC24T — ۲۴ IO، ترانزیستور PNP، اترنت، با CAN master طبق مشخصات صفحهٔ محصول

اگر در مشخصات پروژه خروجی رله نوشته شده، مدل‌های R را با دیتاشیت همان کد چک کنید. اگر خروجی ترانزیستوری یا بار DC سریع در BOM آمده، سراغ کد T بروید و آن را با نسخهٔ رله یکی نگیرید. برای ارتباط اترنت با HMI یا شبکهٔ ماشین، مدل‌های CE را با نقشه هم‌خوان کنید؛ مدل C را فقط وقتی سفارش دهید که اترنت داخلی در طراحی لازم نباشد یا از ماژول جدا تأمین شود.

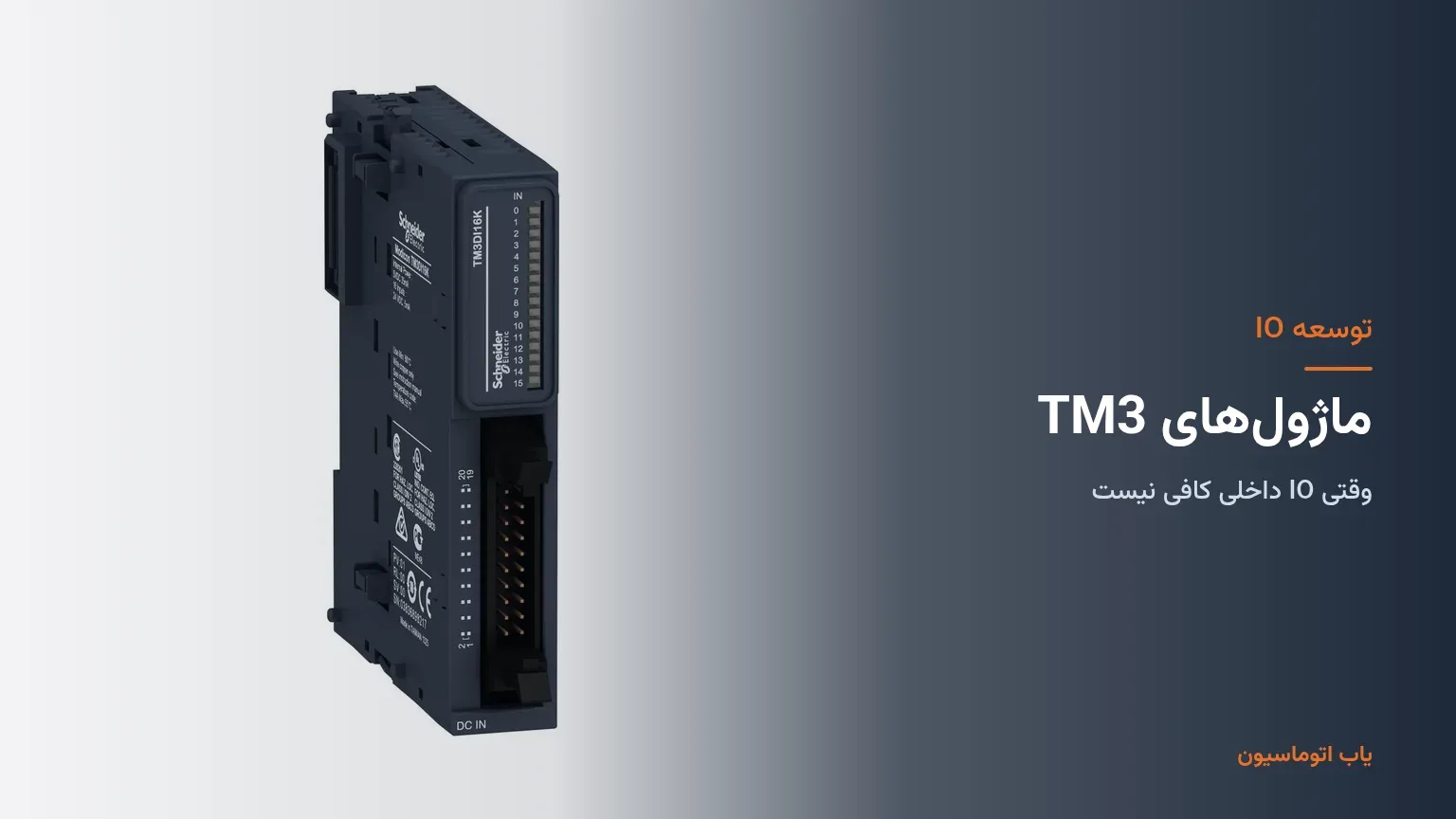

وقتی IO داخلی کافی نیست: ماژول TM3

برای افزودن ورودی و خروجی دیجیتال، خانوادهٔ TM3 کنار M241 استفاده می‌شود. در محصولات یاب اتوماسیون این نمونه‌ها صفحه دارند:

• TM3DI16 — ماژول ورودی دیجیتال Modicon TM3
• TM3DI8 — ماژول ورودی دیجیتال Modicon TM3
• TM3DQ16R — ماژول خروجی دیجیتال Modicon TM3

تعداد کانال، نوع سیگنال و سازگاری با واحد پایه را از دیتاشیت همان کد بخوانید. ماژول را جدا سفارش دهید و در نرم‌افزار EcoStruxure Machine Expert (یا نسخه‌ای که پروژه با آن ساخته شده) سخت‌افزار را مطابق همان کد به‌روز کنید.

استعلام M241 را این‌طور بفرستید

برای پاسخ سریع‌تر، این چهار مورد را در پیام بنویسید:

1. کد مدل کامل واحد پایه (مثلاً TM241CE24R یا TM241CE40T)
2. تعداد تقریبی ورودی و خروجی و نوع خروجی (رله یا ترانزیستور)
3. آیا اترنت داخلی لازم است یا نسخهٔ C کافی است
4. اگر توسعه لازم است، کد ماژول TM3 یا حداقل نوع ورودی/خروجی مورد نیاز

اگر فقط می‌دانید M241 می‌خواهید، ولتاژ تغذیهٔ تابلو، نوع بار خروجی و این‌که اترنت لازم است یا نه را بنویسید تا از بین محصولات همین خانواده چند گزینه با لینک صفحه برایتان بفرستیم.

جواب سؤال‌های رایج خرید

TM241CE24R با TM241C24R یکی است؟ خیر. نسخهٔ CE اترنت داخلی دارد و نسخهٔ C ندارد؛ کد کامل را از عنوان صفحه یا برچسب بخوانید.

خروجی R و T را عوض کنم؟ نه بدون چک دیتاشیت و نقشه. رله و ترانزیستور نوع بار و سیم‌کشی متفاوتی می‌خواهند.

زمان تأمین چطور است؟ تأمین این مدل‌ها معمولاً بین ۲ تا ۳ هفته است؛ برای زمان‌بندی دقیق، کد مدل را بفرستید تا همان روز وضعیت تأمین را اعلام کنیم.
