راهنمای انتخاب PLC زیمنس S7-1200 برای ماشین‌سازی کوچک

راهنمای انتخاب PLC زیمنس S7-1200 برای ماشین‌سازی کوچک: تفاوت CPU و ماژول I/O، خواندن Order Number و لینک مدل‌های زنده محصولات یاب اتوماسیون برای استعلام B2B.

راهنمای انتخاب PLC زیمنس S7-1200 برای ماشین‌سازی کوچک
زیمنس4 دقیقه مطالعهتیم یاب اتوماسیون

S7-1200 را برای کدام ماشین می‌گذارم؟

برای ماشین کوچک تا متوسط، بسته‌بندی سبک، نوار نقاله و خط OEM، SIMATIC S7-1200 را پیشنهاد می‌کنم: CPU فشرده، پورت ارتباطی داخلی، و I/O که کم‌کم اضافه می‌شود. اگر چند ده ایستگاه و I/O گسترده روی شبکه توزیع‌شده می‌خواهید، می‌رویم سراغ S7-1500 + ET 200SP. تابلو ماشین‌سازی کوچک با چند ده نقطه دیجیتال یا آنالوگ معمولاً با S7-1200 جمع می‌شود.

قبل از استعلام، تعداد ورودی و خروجی، نیاز آنالوگ، ولتاژ تغذیه CPU و فضای ریل را بگویید تا کد CPU و ماژول‌ها را با موجودی محصولات تطبیق بدهم.

Order Numberهای 6ES7 را این‌طور می‌خوانم

مرجع CPU و ماژول این سری با 6ES7… شروع می‌شود. در خانواده ۱۲۰۰ این بخش‌ها پرتکرارند:

  • 6ES721x — CPUهای S7-1200 (مثلاً ۲۱۲، ۲۱۴)
  • 6ES7221 — ورودی دیجیتال (DI)
  • 6ES7222 — خروجی دیجیتال (DO)
  • 6ES7231 — ورودی آنالوگ (AI)
  • پسوندهایی مثل …-0XB0 نسخه یا پکیج سخت‌افزار را مشخص می‌کنند؛ بدون پسوند کامل، تطبیق موجودی قطعی نیست

«PLC S7-1200» یا «CPU 1214» بدون Order Number کامل کافی نیست. بدون کد کامل، حافظه، نوع سیگنال و سازگاری ماژول را قطعی نمی‌کنم.

CPU فشرده: 6ES7212-1AE40-0XB0

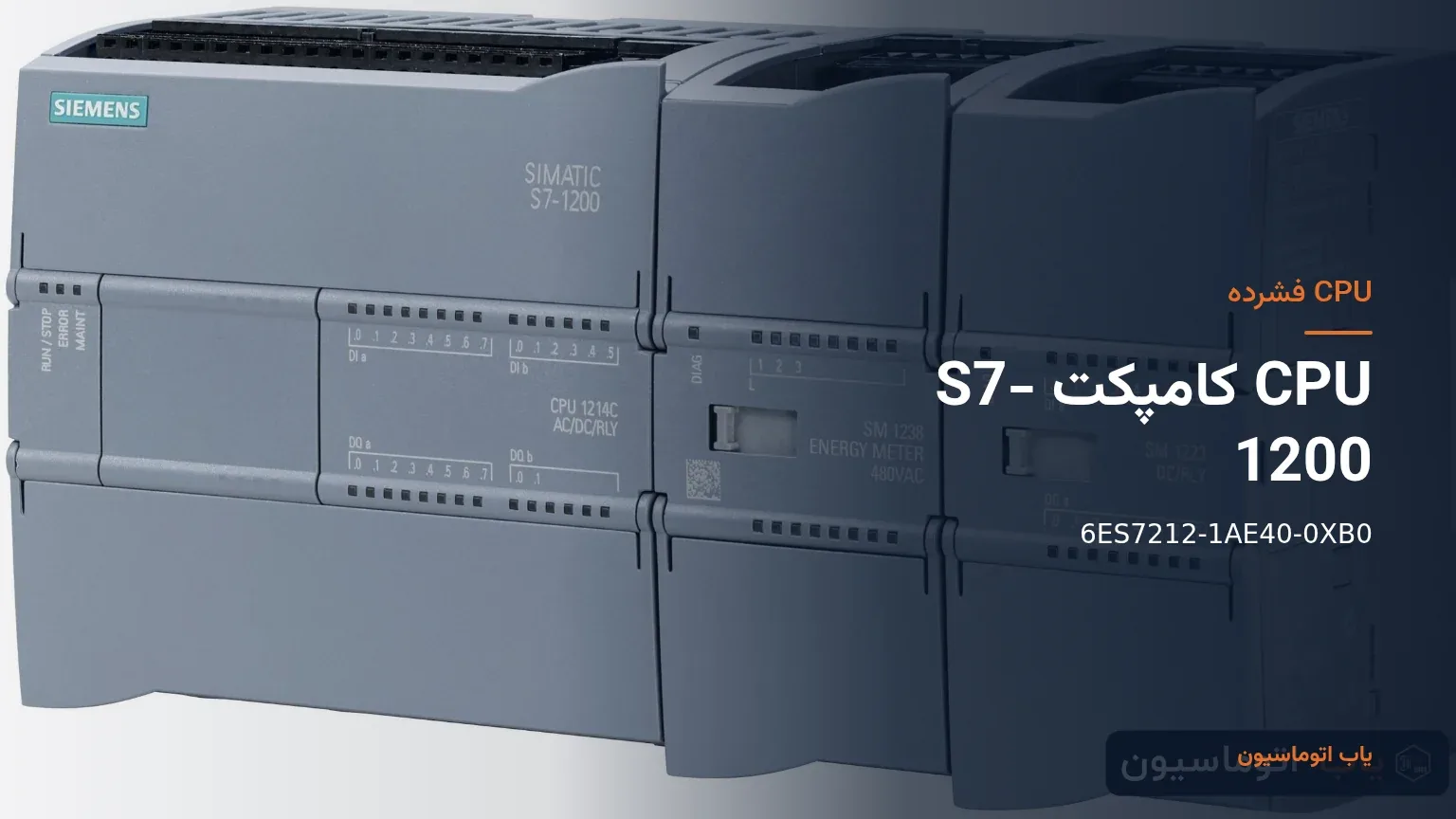

CPU فشرده زیمنس S7-1200 مدل 6ES7212-1AE40-0XB0

مدل 6ES7212-1AE40-0XB0 برای ماشین کوچکی است که I/O داخلی CPU کافی است، یا با یک‌دو ماژول گسترش می‌شود. اگر از اول می‌دانید نقاط دیجیتال یا آنالوگ بیشتر می‌شود، CPU 1214 با کد 6ES7214-1BG40-0XB0 را کنار همین 1212 مقایسه کنید.

کد کامل روی برچسب یا BOM را بفرستید. بگویید تغذیه DC است یا AC، و ارتباط اترنت CPU لازم است یا نه.

CPU با ظرفیت بیشتر: 6ES7214-1BG40-0XB0

مدل 6ES7214-1BG40-0XB0 در همان خانواده ۱۲۰۰، برای ماشینی است که چند ماژول سیگنال روی همان ریل می‌نشینند. بین ۲۱۲ و ۲۱۴ اگر مردد هستید، تعداد I/O آتی، نیاز به حافظه برنامه و تعداد محورهای منطقی را بنویسید.

گسترش دیجیتال: DI و DO

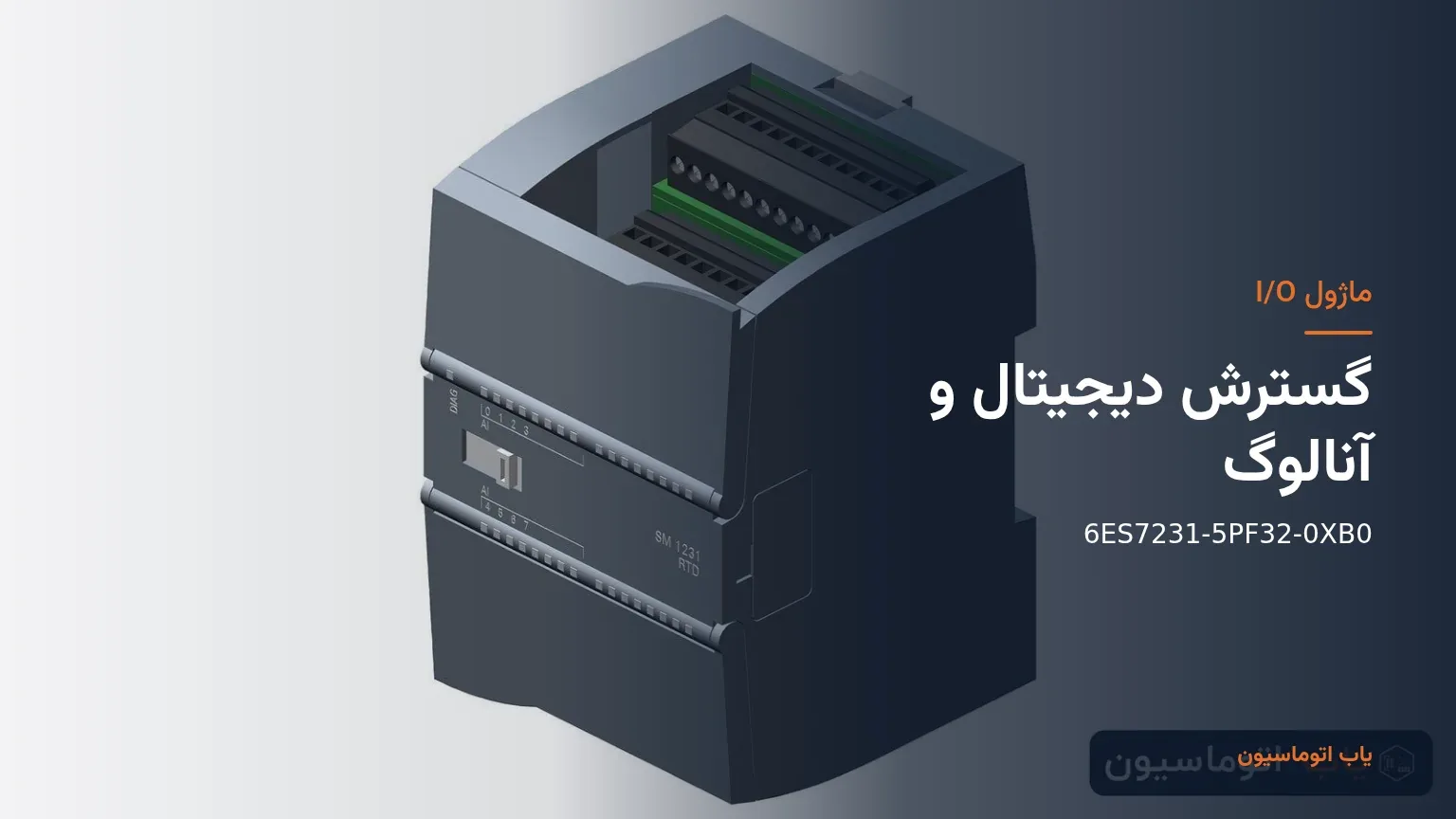

ماژول‌های I/O دیجیتال و آنالوگ سری S7-1200

وقتی I/O داخلی CPU پر شد، ماژول سیگنال روی همان ریل اضافه می‌شود. دو نمونه پرتکرار در محصولات:

در استعلام بگویید سیگنال ۲۴ ولت DC است یا نوع دیگری، و خروجی رله می‌خواهید یا ترانزیستوری. این جزئیات کد نهایی را عوض می‌کند.

ورودی آنالوگ: 6ES7231-5PF32-0XB0

جریان، ولتاژ یا حلقه ۴–۲۰ میلی‌آمپر را با 6ES7231-5PF32-0XB0 می‌گیریم؛ ورودی آنالوگ (AI) کنار CPUهای ۱۲۰۰. تعداد کانال، نوع سیگنال (ولتاژ یا جریان) و رزولوشن را بنویسید تا با کارت RTD یا ترموکوپل اشتباه گرفته نشود.

استعلام را ناقص نفرستید

نام عمومی «S7-1200» بدون Order Number کامل ۶ES7 برمی‌گردد. CPU ۲۱۲ را با ۲۱۴ یکی نگیرید فقط چون روی ریل شبیه‌اند. «ماژول آنالوگ» را بدون تفکیک AI ولتاژ/جریان از RTD/ترموکوپل نفرستید. تغذیه CPU (DC یا AC) و سازگاری ماژول سیگنال را بنویسید. DI/DO را بدون نوع خروجی (رله یا ترانزیستور) و سطح ولتاژ سفارش ندهید.

یکجا بفرستید: Order Number کامل CPU (مثلاً 6ES7214-1BG40-0XB0)، لیست DI/DO/AI با کد کامل یا حداقل تعداد کانال و نوع سیگنال، ولتاژ تغذیه تابلو و نوع تغذیه CPU، فضای ریل و تعداد ماژول قابل نصب، نیاز ارتباطی (اترنت، پروتکل با درایو یا HMI)، تعداد دستگاه و زمان تحویل.

جواب سؤال‌های خرید

۲۱۲ و ۲۱۴ چه فرقی دارند؟ هر دو CPU خانواده S7-1200 هستند. ۲۱۴ را معمولاً وقتی I/O و برنامه بزرگ‌تر است انتخاب می‌کنم. تعداد نقاط و رشد بعدی ماشین را بگویید، نه فقط قیمت واحد.

همیشه ماژول جدا لازم است؟ نه. اگر I/O داخلی CPU کافی باشد، ممکن است فقط همان CPU بس باشد. وقتی کانال‌ها پر شد یا سیگنال خاص (مثل AI) لازم شد، ماژول DI، DO یا AI اضافه کنید.

مدل و تصویر کجاست؟ کد کامل را در جستجوی محصولات یاب اتوماسیون وارد کنید، یا صفحات 6ES7212-1AE40-0XB0، 6ES7214-1BG40-0XB0، 6ES7221-1BF32-0XB0، 6ES7222-1BF32-0XB0 و 6ES7231-5PF32-0XB0 را باز کنید. قیمت‌ها مرجع استعلام B2B هستند.

کاربرد ماشین را از سیستم بزرگ‌تر جدا کنید، بین CPU ۲۱۲ و ۲۱۴ یکی را انتخاب کنید، DI/DO/AI را با Order Number کامل به BOM اضافه کنید و برای استعلام بفرستید. در محصولات S7-1200 جستجو کنید یا از یاب اتوماسیون پیش‌فاکتور بخواهید.
