راهنمای انتخاب PLC زیمنس S7-1500 برای تابلوی صنعتی

S7-1500 برای چه تابلویی است؟

اگر دستگاه از یک ماشین کوچک بزرگ‌تر است و می‌خواهید CPU و ماژول‌های ورودی و خروجی را جدا انتخاب کنید، سری SIMATIC S7-1500 زیمنس را در محصولات یاب اتوماسیون ببینید. این خانواده را با S7-1200 قاطی نکنید. S7-1200 برای ماشین‌سازی کوچک است و راهنمای خودش اینجاست: راهنمای انتخاب S7-1200.

در استعلام سه چیز را بنویسید: کد کامل روی قطعه، اینکه CPU می‌خواهید یا ماژول، و اینکه ورودی است یا خروجی. «یک S7-1500» به‌تنهایی کافی نیست.

کد مدل را از محصولات بخوانید

شماره سفارش‌های این خانواده در یاب با 6ES75 شروع می‌شوند. ادامه کد، نوع قطعه را عوض می‌کند. این بخش را از روی اسم کلی حدس نزنید. متن همان صفحه محصول را بخوانید.

بعضی صفحه‌ها فقط نوشته‌اند «کنترلر PLC زیمنس Simatic S7-1500». بعضی نام دقیق‌تر دارند، مثل CPU فشرده یا ماژول رله‌ای. همان عبارتی که روی صفحه آمده را مبنا بگیرید، نه عدد حافظه یا سرعتی که روی آن صفحه ندیده‌اید.

CPU معمولی و CPU فشرده

این سه پردازنده در محصولات هستند. نام را از صفحه خودشان بردارید:

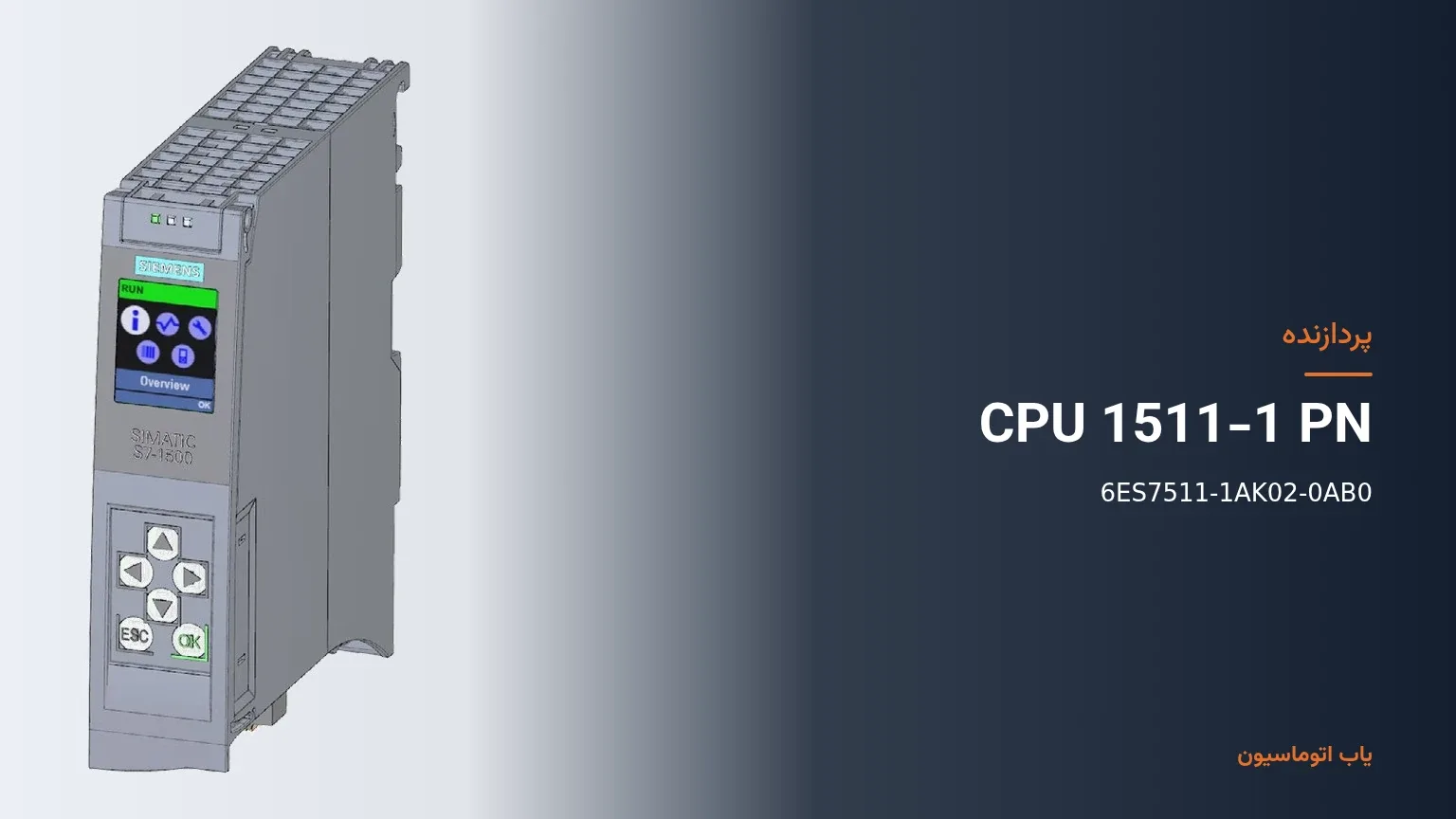

• 6ES7511-1AK02-0AB0 — در یاب به‌عنوان کنترلر PLC زیمنس Simatic S7-1500 ثبت شده. شکل رسمی همین شماره، روی بدنه CPU 1511-1 PN را نشان می‌دهد. حافظه و سرعت را از این مقاله نخوانید؛ صفحه محصول یاب آن عددها را ننوشته است.

• 6ES7512-1CK01-0AB0 — کنترلر CPU 1512C-1 PN فشرده، Simatic S7-1500. اگر صفحه این مدل را «CPU فشرده» نامیده، آن را با CPU معمولی یکی نگیرید.

• 6ES7516-3AN02-0AB0 — کنترلر CPU 1516-3 PN/DP. در نام صفحه هم پروفی‌نت آمده هم DP. این کد را به‌جای 1511 یا 1512C نفرستید.

فرق این سه در نام صفحه است، نه در کلمه کلی «CPU 1500». کد کامل را در استعلام بنویسید.

ماژول ورودی دیجیتال

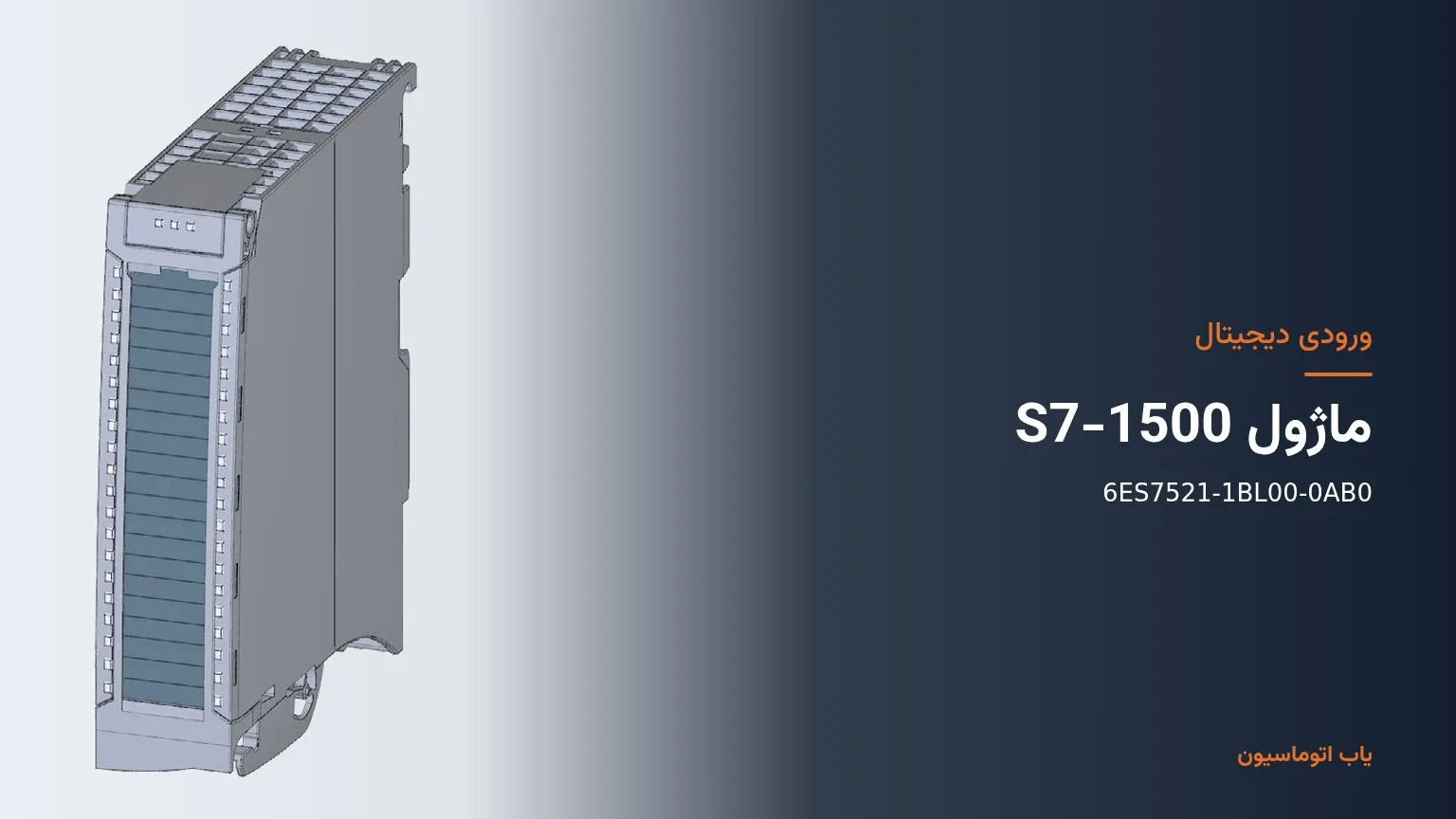

مدل 6ES7521-1BL00-0AB0 در محصولات یاب «ماژول ورودی دیجیتال زیمنس Simatic S7-1500» است. دفترچه رسمی زیمنس همین شماره سفارش را DI 32x24VDC HF معرفی کرده است. تعداد کانال را از روی ظاهر ماژول حدس نزنید؛ اگر صفحه یاب فقط «ورودی دیجیتال» نوشته، همان را با دفترچه یا استعلام تطبیق دهید.

ماژول ورودی جای CPU را نمی‌گیرد. در استعلام بنویسید این قطعه ورودی است، نه پردازنده.

خروجی رله‌ای و ورودی آنالوگ

برای خروجی و آنالوگ هم اسم صفحه را بخوانید. این دو مدل هستند:

• 6ES7522-5HH00-0AB0 — ماژول خروجی دیجیتال رله‌ای DQ 16x230VAC/2A ST، Simatic S7-1500. این خروجی رله‌ای است. آن را با خروجی ۲۴ ولت ترانزیستوری عوض نکنید، مگر صفحه همان مدل این را نوشته باشد.

• 6ES7531-7NF00-0AB0 — ماژول ورودی آنالوگ AI 8xU/I HF، Simatic S7-1500. این ورودی آنالوگ است، نه ورودی دیجیتال.

حرف وسط کد به‌تنهایی نوع سیگنال را تمام نمی‌کند. عبارت بالای همان صفحه را بخوانید: ورودی دیجیتال، خروجی رله‌ای، یا ورودی آنالوگ.

استعلام تابلو را این‌طور بفرستید

«S7-1500» بدون کد کامل سفارش نیست. S7-1500 را با S7-1200 عوض نکنید فقط چون هر دو PLC زیمنس هستند. CPU 1511، CPU فشرده 1512C و CPU 1516-3 PN/DP را یکی نگیرید. ماژول ورودی را به‌جای CPU نفرستید، و خروجی رله‌ای را به‌جای ورودی آنالوگ نفرستید. از روی این راهنما عدد حافظه یا سرعت نسازید؛ آن عددها روی این صفحه‌های یاب نیامده است.

در استعلام بنویسید: کد کامل، مثلاً 6ES7512-1CK01-0AB0، نوع قطعه همان‌طور که صفحه نوشته (CPU، ورودی دیجیتال، خروجی رله‌ای، یا ورودی آنالوگ)، و اگر CPU است نام دقیق صفحه (فشرده 1512C، یا 1516-3 PN/DP، یا فقط «کنترلر PLC»). تعداد را بگویید و اینکه قطعه نو می‌خواهید، به‌همراه زمان تحویل.

جواب سؤال‌های خرید

فرق 1512C با 1516 چیست؟ هر دو در محصولات S7-1500 هستند، ولی نام صفحه فرق دارد. 6ES7512-1CK01-0AB0 را CPU 1512C-1 PN فشرده نوشته‌اند. 6ES7516-3AN02-0AB0 را CPU 1516-3 PN/DP نوشته‌اند. کد را عوض نکنید.

خروجی رله‌ای کدام است؟ 6ES7522-5HH00-0AB0. صفحه آن را خروجی دیجیتال رله‌ای DQ 16x230VAC/2A ST نامیده است.

مدل را کجا ببینم؟ صفحات 6ES7511-1AK02-0AB0، 6ES7512-1CK01-0AB0، 6ES7516-3AN02-0AB0، 6ES7521-1BL00-0AB0، 6ES7522-5HH00-0AB0 و 6ES7531-7NF00-0AB0. قیمت‌ها برای استعلام B2B است.

خانواده را S7-1500 بگیرید، کد کامل را از محصولات بردارید، و نوع قطعه را با جمله همان صفحه تطبیق دهید. برای پیش‌فاکتور از یاب اتوماسیون استعلام بگیرید. اگر کاربردتان ماشین کوچک است نه تابلوی بزرگ، اول راهنمای S7-1200 را ببینید تا خانواده اشتباه سفارش نشود.
