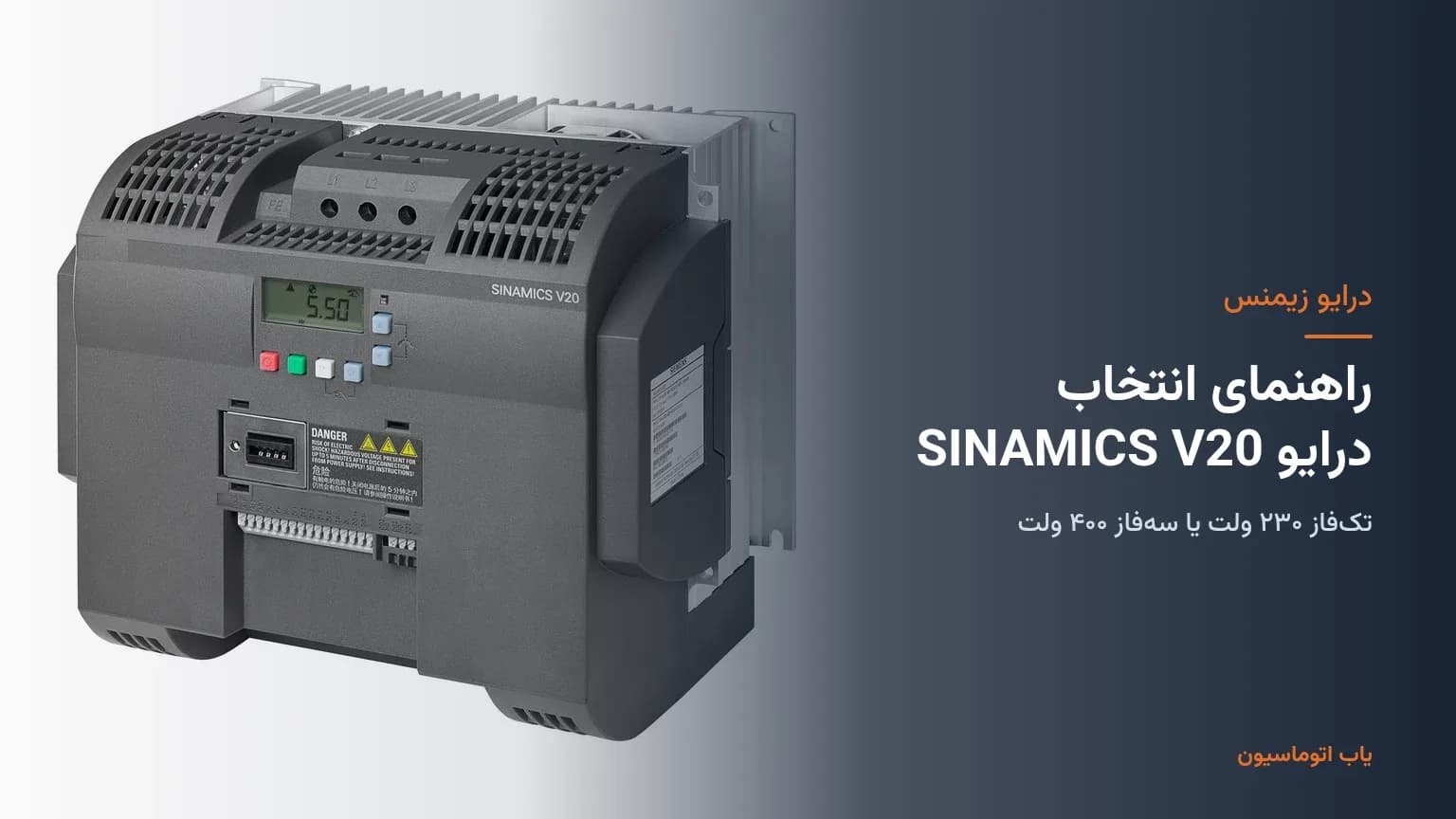

راهنمای انتخاب درایو SINAMICS V20 زیمنس: تک‌فاز ۲۳۰ ولت یا سه‌فاز ۴۰۰ ولت

V20 برای چه کاری است؟

درایو SINAMICS V20 زیمنس برای کنترل دور موتورهای القایی سه‌فاز ساخته شده است. این تعریف را خود دفترچه راهنمای V20 (Operating Instructions، ویرایش ۱۲/۲۰۲۴) آورده است. وقتی مشتری برای V20 تماس می‌گیرد، اولین سؤال ما این است که برق تابلو تک‌فاز ۲۳۰ ولت است یا سه‌فاز ۴۰۰ ولت، چون جواب همین سؤال بخش اول کد سفارش را مشخص می‌کند.

در این راهنما شش مدل V20 را که در محصولات یاب اتوماسیون هست کنار هم گذاشته‌ایم. همه عددهای این مقاله از جدول مدل‌های همان دفترچه زیمنس یا از متن صفحه هر محصول در سایت آمده است.

کد سفارش V20 را چطور بخوانیم؟

در جدول دفترچه زیمنس، مدل‌های تک‌فاز ۲۳۰ ولت با 6SL3210-5BB و مدل‌های سه‌فاز ۴۰۰ ولت با 6SL3210-5BE شروع می‌شوند. محدوده ولتاژ ورودی در دفترچه برای مدل‌های ۲۳۰ ولت، ۲۰۰ تا ۲۴۰ ولت با تلورانس ۱۰- تا ۱۰+ درصد، و برای مدل‌های ۴۰۰ ولت، ۳۸۰ تا ۴۸۰ ولت با تلورانس ۱۵- تا ۱۰+ درصد آمده است.

حرف یکی مانده به آخر کد هم مهم است. در همان جدول، حرف U یعنی نسخه بدون فیلتر. نسخه فیلتردار در مدل‌های تک‌فاز با حرف B و در مدل‌های سه‌فاز با حرف C مشخص شده است. برای همین 6SL3210-5BB17-5UV1 و 6SL3210-5BB17-5BV1 هر دو ۰٫۷۵ کیلووات هستند و فقط در فیلتر با هم فرق دارند.

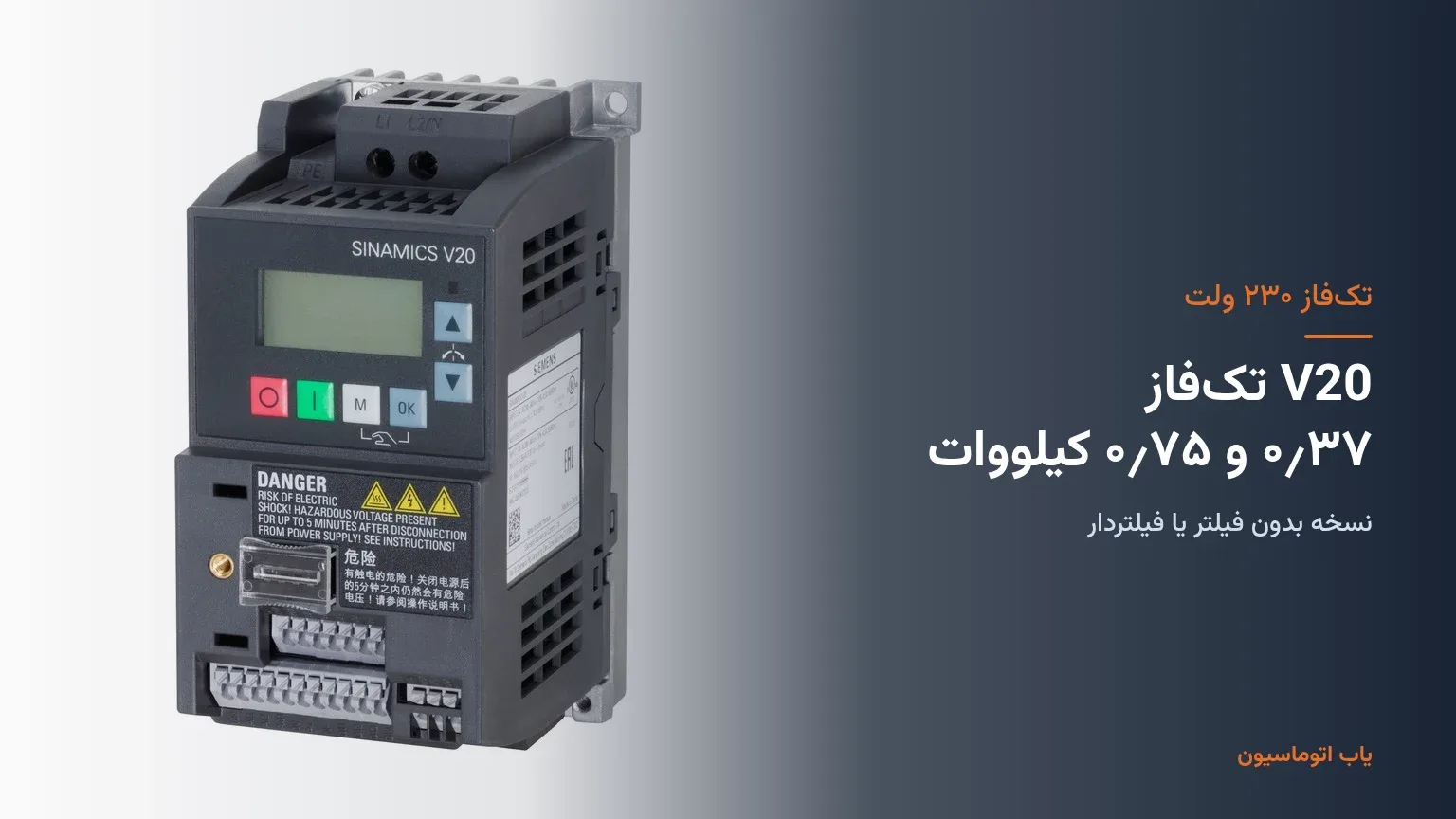

مدل‌های تک‌فاز ۲۳۰ ولت

اگر تابلو فقط برق تک‌فاز دارد، سری BB را ببینید. این سه مدل در محصولات هستند:

• 6SL3210-5BB13-7UV1 — توان ۰٫۳۷ کیلووات، بدون فیلتر، قاب FSAA. جریان خروجی نامی در جدول زیمنس ۲٫۳ آمپر و جریان ورودی نامی ۶٫۲ آمپر است.

• 6SL3210-5BB17-5UV1 — توان ۰٫۷۵ کیلووات، بدون فیلتر، قاب FSAB. جریان خروجی نامی ۴٫۲ آمپر و جریان ورودی نامی ۱۰ آمپر است.

• 6SL3210-5BB17-5BV1 — همان توان ۰٫۷۵ کیلووات با فیلتر داخلی. صفحه این محصول در یاب نوع فیلتر را C1 نوشته است.

صفحه این سه مدل در یاب ورودی و خروجی‌ها را هم نوشته است: ۴ ورودی دیجیتال، ۲ خروجی دیجیتال، ۲ ورودی آنالوگ و ۱ خروجی آنالوگ، همراه با ارتباط USS/Modbus RTU و پنل اپراتور BOP روی خود درایو.

به جریان ورودی هم دقت کنید. در جدول زیمنس، جریان ورودی مدل ۰٫۷۵ کیلووات تک‌فاز ۱۰ آمپر است، در حالی که جریان خروجی آن ۴٫۲ آمپر است. فیوز و کابل ورودی را با عدد جریان ورودی و جدول فیوز دفترچه انتخاب کنید، نه با جریان پلاک موتور.

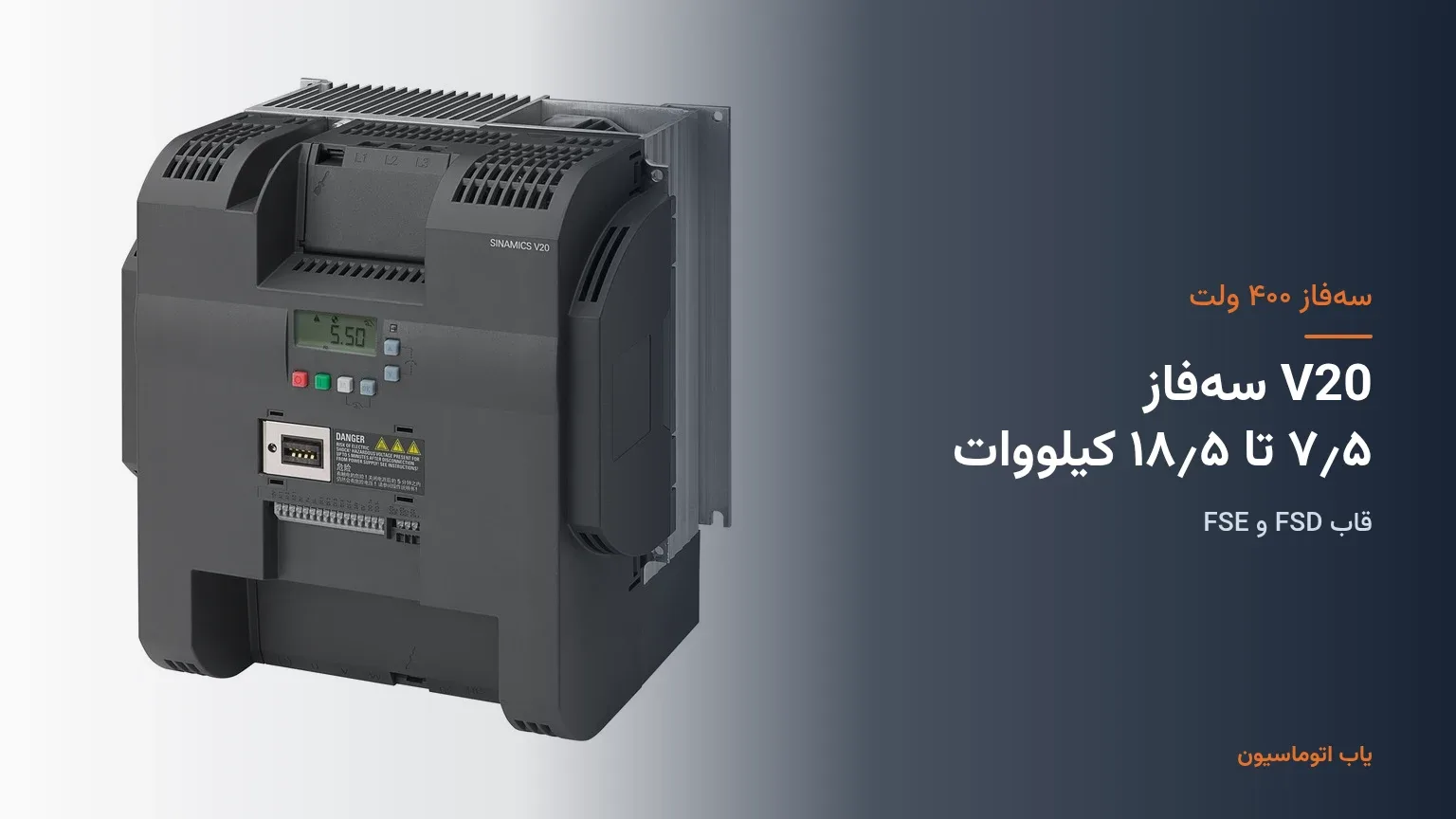

مدل‌های سه‌فاز ۴۰۰ ولت

برای تابلوهای سه‌فاز و موتورهای بزرگ‌تر، سری BE را ببینید. این سه مدل در محصولات هستند:

• 6SL3210-5BE27-5CV0 — توان ۷٫۵ کیلووات، فیلتردار، قاب FSD با دو فن. جریان خروجی نامی ۱۶٫۵ آمپر و جریان ورودی نامی ۲۰٫۷ آمپر است.

• 6SL3210-5BE31-1UV0 — توان ۱۱ کیلووات، بدون فیلتر، قاب FSD. جریان خروجی نامی ۲۵ آمپر و جریان ورودی نامی ۳۰٫۴ آمپر است.

• 6SL3210-5BE31-8UV0 — بدون فیلتر، قاب FSE. این مدل در حالت HO توان ۱۸٫۵ کیلووات با جریان خروجی ۳۸ آمپر دارد و در حالت LO توان ۲۲ کیلووات با جریان خروجی ۴۵ آمپر.

حالت HO یا LO با پارامتر درایو انتخاب می‌شود. دفترچه زیمنس اضافه‌بار حالت HO را ۱۵۰ درصد جریان نامی به مدت ۶۰ ثانیه و اضافه‌بار حالت LO را ۱۱۰ درصد به مدت ۶۰ ثانیه نوشته است. اگر موتور شما هنگام راه‌اندازی جریانی بیشتر از جریان نامی می‌کشد، توان را با عدد حالت HO انتخاب کنید.

فیلتر داخلی مدل‌های سه‌فاز فیلتردار در دفترچه زیمنس در رده C3 معرفی شده است؛ یعنی برای محیط صنعتی.

فیلتردار بخریم یا بدون فیلتر؟

فیلتر داخلی روی حداکثر طول کابل موتور هم اثر دارد. دفترچه زیمنس برای رعایت استاندارد EMC با فیلتر داخلی، حداکثر طول کابل موتور را این‌طور نوشته است: برای مدل‌های تک‌فاز قاب FSAA و FSAB، ۵ متر؛ برای مدل‌های سه‌فاز قاب FSB تا FSD، ۲۵ متر؛ و برای قاب FSE، ۵۰ متر.

اگر موتور دورتر از این فاصله نصب می‌شود، طول کابل را در استعلام بنویسید تا با جدول همان دفترچه، فیلتر خط بیرونی یا راکتور خروجی را هم بررسی کنیم.

استعلام V20 را این‌طور بفرستید

برای اینکه پیش‌فاکتور درست صادر شود، این موارد را بنویسید: کد کامل، مثلاً 6SL3210-5BE27-5CV0؛ ولتاژ و تعداد فاز برق تابلو؛ توان و جریان پلاک موتور؛ اینکه نسخه فیلتردار می‌خواهید یا بدون فیلتر؛ طول کابل موتور؛ و تعداد.

اگر فقط توان موتور را می‌دانید، عکس پلاک موتور را هم بفرستید تا جریان آن را با جریان خروجی جدول زیمنس مقایسه کنیم.

جواب سؤال‌های خرید

فرق 6SL3210-5BB17-5UV1 با 6SL3210-5BB17-5BV1 چیست؟ هر دو درایو تک‌فاز ۰٫۷۵ کیلووات هستند. 6SL3210-5BB17-5UV1 بدون فیلتر است و 6SL3210-5BB17-5BV1 فیلتر داخلی دارد.

برای موتور سه‌فاز ۱۱ کیلووات کدام مدل؟ 6SL3210-5BE31-1UV0؛ یک مدل ۱۱ کیلووات بدون فیلتر در قاب FSD است.

برای ۱۸٫۵ یا ۲۲ کیلووات چه گزینه‌ای هست؟ 6SL3210-5BE31-8UV0 در حالت HO برای ۱۸٫۵ کیلووات و در حالت LO برای ۲۲ کیلووات تعریف شده است.

مدل‌ها را کجا ببینم؟ صفحات 6SL3210-5BB13-7UV1، 6SL3210-5BB17-5UV1، 6SL3210-5BB17-5BV1، 6SL3210-5BE27-5CV0، 6SL3210-5BE31-1UV0 و 6SL3210-5BE31-8UV0. قیمت‌ها برای استعلام B2B است.

اول ولتاژ و فاز برق تابلو را مشخص کنید، بعد توان و جریان موتور را با جدول بالا تطبیق دهید و در آخر بین نسخه فیلتردار و بدون فیلتر انتخاب کنید. برای پیش‌فاکتور از یاب اتوماسیون استعلام بگیرید.
