راهنمای انتخاب درایو SINAMICS G120C زیمنس: توان، فیلدباس و فیلتر از روی کد سفارش

G120C برای چه کاری است؟

درایو SINAMICS G120C زیمنس یک مبدل فرکانس فشرده برای کنترل دور موتور سه‌فاز است. طبق دفترچه راهنمای زیمنس (Operating Instructions، ویرایش ۰۲/۲۰۲۶)، برق ورودی همه مدل‌های این خانواده سه‌فاز ۳۸۰ تا ۴۸۰ ولت با تلورانس ۲۰- تا ۱۰+ درصد و فرکانس ۴۷ تا ۶۳ هرتز است. درجه حفاظت درایو IP20 است و باید داخل تابلو نصب شود.

وقتی خریدار برای G120C تماس می‌گیرد، معمولاً فقط توان موتور را می‌گوید. اما کد سفارش این درایو سه چیز دیگر را هم مشخص می‌کند: فیلتر داخلی، نوع فیلدباس و قاب. در این راهنما شش مدل G120C را که در محصولات یاب اتوماسیون هست کنار هم گذاشته‌ایم. همه عددهای این مقاله از همان دفترچه زیمنس یا از صفحه هر محصول در سایت آمده است.

کد سفارش G120C را چطور بخوانیم؟

همه مدل‌های G120C با 6SL3210-1KE شروع می‌شوند. بخش بعدی کد، مثل 17-5، توان را مشخص می‌کند؛ مثلاً در جدول زیمنس، 17-5 مدل ۳ کیلووات است.

بعد از کد توان، دو حرف می‌آید. حرف اول فیلتر را نشان می‌دهد: U یعنی بدون فیلتر و A یعنی با فیلتر داخلی. حرف دوم نوع فیلدباس را نشان می‌دهد:

• B: نسخه G120C USS/MB با ارتباط USS و Modbus RTU.

• P: نسخه G120C DP با ارتباط PROFIBUS.

• F: نسخه G120C PN با ارتباط PROFINET و EtherNet/IP.

سه مدل ۳ کیلووات فیلتردار در محصولات یاب این فرق را خوب نشان می‌دهند: 6SL3210-1KE17-5AB1 نسخه USS/Modbus RTU است، 6SL3210-1KE17-5AP1 نسخه PROFIBUS و 6SL3210-1KE17-5AF1 نسخه PROFINET. توان و فیلتر هر سه یکی است و فقط پورت ارتباطی فرق دارد. اگر PLC شما با PROFINET کار می‌کند، نسخه F را بخواهید؛ اگر شبکه تابلو PROFIBUS است، نسخه P را.

رقم آخر کد را هم همان‌طور که روی پلاک درایو قبلی هست بنویسید. در جدول دفترچه، مدل‌های قاب FSAA با رقم ۲ و مدل‌های قاب‌های بزرگ‌تر با رقم ۱ تمام می‌شوند. دفترچه زیمنس می‌گوید کد کامل، نسخه سخت‌افزار و نسخه فریمور روی پلاک درایو نوشته شده است؛ یک پلاک در جلوی درایو، پشت درپوش جای پنل اپراتور، و یک پلاک روی بدنه کناری، روی هیت‌سینک است.

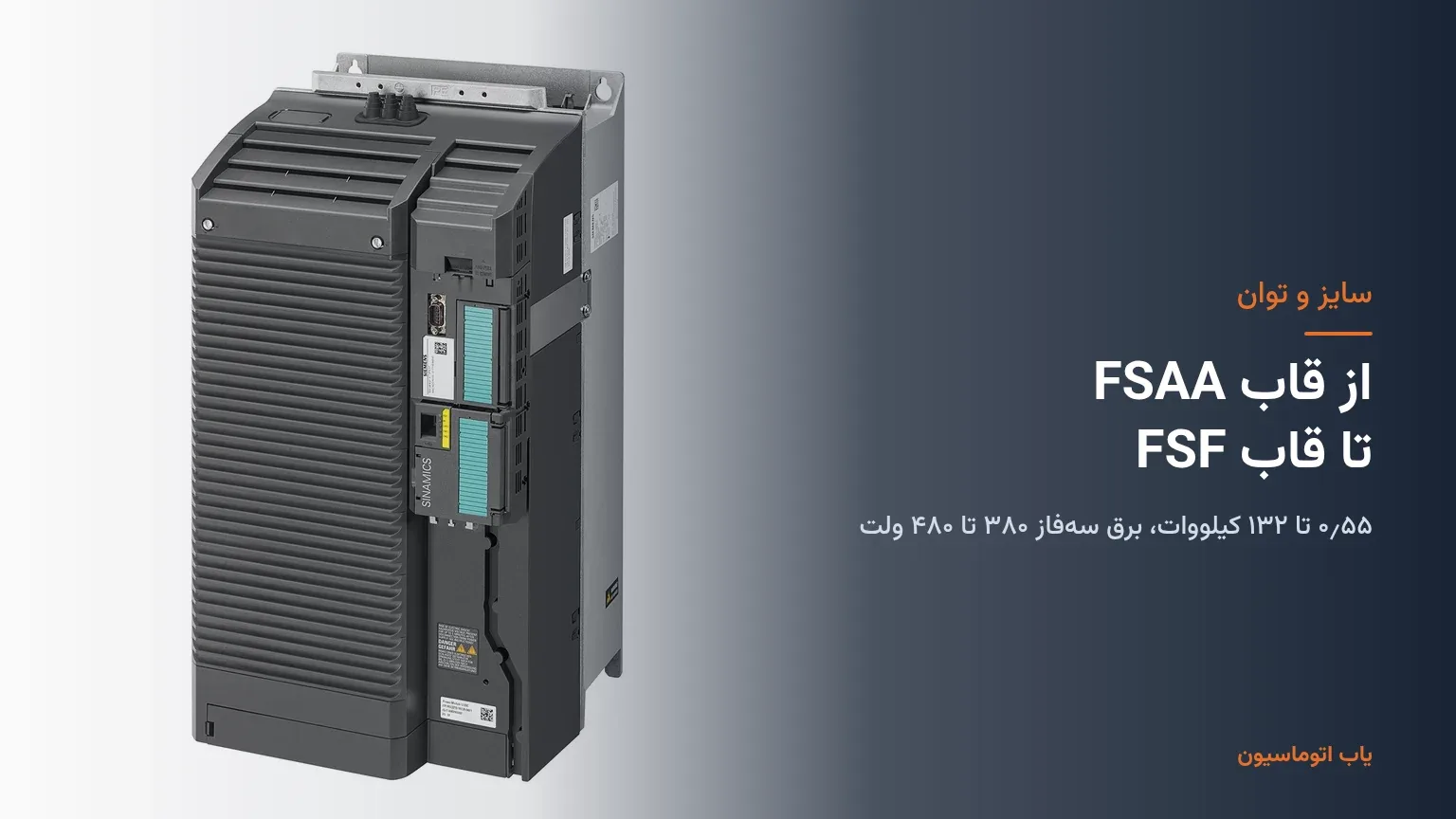

توان و قاب: از FSAA تا FSF

دفترچه زیمنس G120C را در شش قاب آورده است. توان‌های زیر بر پایه حالت Low Overload است:

• FSAA: ۰٫۵۵ تا ۲٫۲ کیلووات.

• FSA: ۳ تا ۴ کیلووات.

• FSB: ۵٫۵ تا ۷٫۵ کیلووات.

• FSC: ۱۱ تا ۱۸٫۵ کیلووات.

• FSD: ۲۲ تا ۴۵ کیلووات.

• FSE: ۵۵ کیلووات.

• FSF: ۷۵ تا ۱۳۲ کیلووات.

در جدول دفترچه، قاب‌های FSAA تا FSC هر سه نسخه فیلدباس را دارند، اما برای قاب‌های FSD تا FSF فقط نسخه PROFINET با حرف F آمده است. پس اگر موتور ۲۲ کیلووات یا بزرگ‌تر دارید و شبکه تابلو PROFIBUS است، این موضوع را قبل از سفارش با ما هماهنگ کنید.

چند مدل از محصولات یاب و جریان خروجی نامی آن‌ها در جدول زیمنس:

• 6SL3210-1KE11-8UF2: ۰٫۵۵ کیلووات، قاب FSAA، بدون فیلتر، PROFINET، جریان خروجی ۱٫۷ آمپر.

• 6SL3210-1KE17-5AF1: ۳ کیلووات، قاب FSA، فیلتردار، PROFINET، جریان خروجی ۷٫۳ آمپر.

• 6SL3210-1KE23-2AF1: ۱۵ کیلووات، قاب FSC، فیلتردار، PROFINET، جریان خروجی ۳۱ آمپر.

• 6SL3210-1KE31-1AF1: ۵۵ کیلووات، قاب FSE، فیلتردار، PROFINET، جریان خروجی ۱۰۳ آمپر.

توان را با جریان پلاک موتور چک کنید. جریان خروجی نامی درایو باید از جریان نامی موتور کمتر نباشد.

Low Overload یا High Overload؟

دفترچه زیمنس برای هر مدل G120C دو عدد توان آورده است: یکی برای بار Low Overload و یکی برای بار High Overload. مثلاً صفحه 6SL3210-1KE11-8UF2 در سایت، توان این مدل را در حالت Low Overload ۰٫۵۵ کیلووات و در حالت High Overload ۰٫۳۷ کیلووات نوشته است.

طبق همان دفترچه، حالت Low Overload برای باری است که تقریباً یکنواخت است و شتاب‌گیری کوتاه و سنگین ندارد؛ مثل پمپ، فن، کمپرسور، میکسر و اکسترودر. حالت High Overload برای باری است که شتاب‌گیری سنگین دارد؛ مثل نوار نقاله، سانتریفیوژ، بالابر و جرثقیل سقفی. اگر دستگاه شما در گروه دوم است، توان درایو را با عدد High Overload انتخاب کنید. همان‌طور که در مثال بالا دیدید، عدد High Overload هر مدل از عدد Low Overload آن کمتر است؛ پس برای همان موتور ممکن است مدل بزرگ‌تری لازم شود.

فیلتردار بخریم یا بدون فیلتر؟

دفترچه زیمنس درایو بدون فیلتر را در رده EMC به نام C4 قرار داده است. اگر روی ورودی آن یک فیلتر خط بیرونی کلاس A2 نصب شود، درایو الزامات رده C3 را برآورده می‌کند. رده C3 فقط برای محیط صنعتی است؛ یعنی کارخانه‌ای که ترانسفورماتور اختصاصی خودش را دارد.

برای رده C2 دفترچه چند شرط را با هم می‌خواهد: درایو فیلتر داخلی داشته باشد، شبکه برق از نوع TN یا TT با نقطه نول زمین‌شده باشد، کابل موتور شیلددار با ظرفیت خازنی کم باشد، طول کابل موتور از حد مجاز دفترچه بیشتر نشود و برای قاب‌های FSAA تا FSC فرکانس سوئیچینگ کمتر از ۴ کیلوهرتز باشد.

اگر کارفرما یا مشاور پروژه رده EMC را در مشخصات فنی خواسته است، همان را در استعلام بنویسید. اگر چنین شرطی در پروژه نیست، انتخاب بین نسخه فیلتردار و بدون فیلتر را طراح تابلو بر اساس شبکه برق کارخانه انجام می‌دهد.

ورودی و خروجی‌ها

بخش داده‌های فنی دفترچه، ورودی و خروجی‌های G120C را این‌طور نوشته است: ۶ ورودی دیجیتال ایزوله، ۱ ورودی آنالوگ که روی ولتاژ یا جریان تنظیم می‌شود، ۲ خروجی دیجیتال که یکی رله‌ای و دیگری ترانزیستوری است، و ۱ خروجی آنالوگ ولتاژ یا جریان. تابع ایمنی Safe Torque Off هم داخل درایو هست و در دفترچه بخش جداگانه دارد.

طبق همان دفترچه، در بسته نسخه‌های USS/Modbus RTU یک کانکتور برای اتصال فیلدباس هم هست. در فهرست بسته نسخه‌های PROFIBUS و PROFINET چنین کانکتوری نیامده است؛ پس کابل و کانکتور شبکه را جدا در نظر بگیرید.

استعلام G120C را این‌طور بفرستید

برای اینکه پیش‌فاکتور درست صادر شود، این موارد را بنویسید: کد کامل، مثلاً 6SL3210-1KE23-2AF1؛ توان و جریان پلاک موتور؛ نوع بار، یعنی پمپ و فن یا نوار نقاله و بالابر؛ نوع شبکه PLC؛ اینکه نسخه فیلتردار می‌خواهید یا بدون فیلتر؛ و تعداد.

اگر درایو قبلی را تعویض می‌کنید، از هر دو پلاک آن عکس بفرستید تا کد کامل و رقم آخر را از روی آن بخوانیم.

جواب سؤال‌های خرید

فرق 6SL3210-1KE17-5AB1 با 6SL3210-1KE17-5AF1 چیست؟ هر دو درایو ۳ کیلووات فیلتردار در قاب FSA هستند. 6SL3210-1KE17-5AB1 ارتباط USS و Modbus RTU دارد و 6SL3210-1KE17-5AF1 ارتباط PROFINET و EtherNet/IP.

برای شبکه PROFIBUS کدام مدل ۳ کیلووات؟ 6SL3210-1KE17-5AP1؛ حرف P در کد یعنی نسخه PROFIBUS.

برای موتور کوچک ۰٫۵۵ کیلووات چه گزینه‌ای هست؟ 6SL3210-1KE11-8UF2؛ مدل بدون فیلتر قاب FSAA با PROFINET.

برای ۱۵ یا ۵۵ کیلووات؟ 6SL3210-1KE23-2AF1 برای ۱۵ کیلووات و 6SL3210-1KE31-1AF1 برای ۵۵ کیلووات، هر دو فیلتردار و با PROFINET. این توان‌ها بر پایه حالت Low Overload است.

اول نوع بار و جریان موتور را مشخص کنید، بعد شبکه PLC را و در آخر بین نسخه فیلتردار و بدون فیلتر انتخاب کنید. برای پیش‌فاکتور از یاب اتوماسیون استعلام بگیرید.
